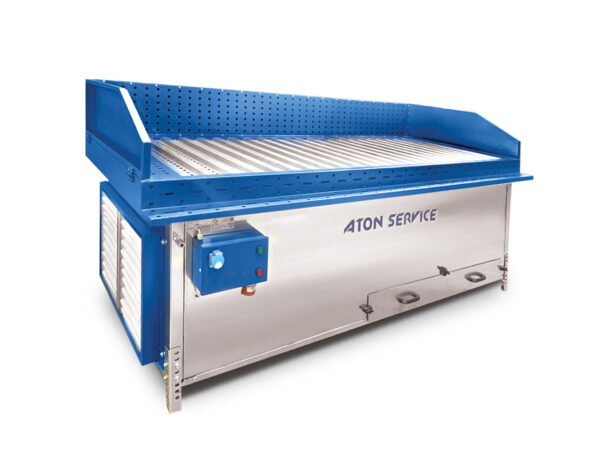

Шліфувальний стіл MST-2500.CE

Артикул:
805202.2500
Запас:

На замовлення

Шліфувальний стіл MST-2500.CE використовується для всмоктування і видалення пилу, виробленого при ручному шліфуванні або за допомогою шліфувальної машинки. Довжина робочої поверхні 2500 мм. Продуктивність 7200 м³/год. Споживання електроенергії 2,2 кВт.

Додаткова інформація

МодельПродуктивність, м³/годПовний тиск, ПаПотужність, кВтФільтруюча площа, м²Об'єм накопичення, м³Рівень шуму, дБA, ммB, ммH, ммВага
MST-2500.CE

7200

720

2,2

20

0.085

72

2 5001 2001 300323 kg
МодельMST-2500.CE
Продуктивність, м³/год

7200

Повний тиск, Па

720

Потужність, кВт

2,2

Фільтруюча площа, м²

20

Об'єм накопичення, м³

0.085

Рівень шуму, дБ

72

A, мм2 500
B, мм1 200
H, мм1 300
Вага323 kg

Опис

МодельПродуктивність, м³/годПовний тиск, ПаПотужність, кВтФільтруюча площа, м²Об'єм накопичення, м³Рівень шуму, дБA, ммB, ммH, ммВага
MST-2500.CE

7200

720

2,2

20

0.085

72

2 5001 2001 300323 kg
МодельMST-2500.CE
Продуктивність, м³/год

7200

Повний тиск, Па

720

Потужність, кВт

2,2

Фільтруюча площа, м²

20

Об'єм накопичення, м³

0.085

Рівень шуму, дБ

72

A, мм2 500
B, мм1 200
H, мм1 300
Вага323 kg

Шліфувальний стіл MST-2500.CE використовується для всмоктування і видалення пилу, що виділяється при ручному шліфуванні або машинкою.
Пил всмоктується через отвори в робочій поверхні, фільтрується на картриджному фільтрі і повертається в цех через вихлопну панель збоку. Передбачено очищення картриджних фільтрів стисненим повітрям, що дозволяє використовувати фільтра тривалий час без втрати ефективності всмоктування.
Шліфувальний стіл має вбудований відцентровий вентилятор, що  дозволяє забезпечити компактність всієї конструкції.  Шліфувальний стіл являє собою готове робоче місце. Активні бічні поверхні на деяких моделях витяжного столу збільшують ефективність всмоктування пилу і є перевагою при обробці великогабаритних виробів (наприклад, двері, складові частини столів, шафу і т.д.). Устаткування виконане у вибухонебезпечному виконанні.


Принцип дії

Основним завданням шліфувального столу MST-2500.CE – очищення повітря робочої зони від частинок відходів, що виникають при обробці матеріалу. Забруднене повітря за допомогою вентилятора працюючого на розрідження, втягується всередину зони очистки столу. Велика та середня фракція пилу під силою тяжіння осідають в ящик внизу столу, в той час як більш легкі частинки зважені в повітрі фільтруються за допомогою картриджного фільтра. Відфільтроване повітря виходить в приміщення через додатковий фільтр на бічній панелі столу.

Процес очищення

Очистка фільтруючих картриджів відбувається за допомогою контрпотоку стисненого повітря. Струмінь стисненого повітря під високим тиском продуває фільтруючий картридж в напрямку зворотньому потоку фільтрування забрудненого повітря. Відфільтрований пил поступово накопичується в ящику для збору відходів, і потребує періодичного контролю та вивантаження.Активація системи очистки відбувається автоматично через однаковий період часу.

Управління

Час періоду працювання між кожним очищенням встановлюється на реле часу в пульті керування столом. Для включення установки необхідно натиснути зелену кнопку на пульту керування. Для того, щоб зупинити роботу шліфувального столу натиснути червону кнопку на пульту керування.




Сертифікати і декларації

Шліфувальний стіл MST-2500.CE виготовляється відповідно до норм, встановлених Системою управління якістю ТОВ «Атон Сервіс» відповідно до вимог ISO 9001:2015. Відповідає вимогам ДСТУ EN 60204-l:2015, ДСТУ EN 61000-6-2:2015, ДСТУ EN 61000-6-4:2016.

Декларація СЕ

Ця декларація відповідності видається за виключної відповідальності виробника.
Атон Сервіс, заявляє, що зазначений вище об’єкт декларації- шліфувальний стіл- відповідає відповідним директивам та стандартам Європейського Союзу.















Керівництво по монтажу та експлуатації повинно бути прочитано та засвоєно, і дотримуватись особою, яка здійснює монтаж, експлуатацію та технічне обслуговування установки.

Посилання:

https://aton-service.com.ua/wp-content/uploads/2019/07/Manual-MST-2.0-ua-1.pdf

ВАЖЛИВО ПАМ’ЯТАТИ!

Щліфувальний стіл працює виключно при атмосферному повітрі, і не розрахована на очистку повітря від інших газів (СО, СО2), за винятком випадків передбачених комплектацією виробником відповідними фільтрами.

ЗАБОРОНЕНО!

  • Використовувати фільтруючі установки для фільтрації повітря в котрому присутні фарба, великі та довгі фракції тирси, ганчірки, металеві чужорідні тіла, або будь-які інші включення, котрі можуть пошкодити вентилятор, фільтра і установку.
  • Знімати фільтри та контейнер накопичення пилу для технічного обслуговування або в цілях проведення ремонту при невимкненому живленні на пульту керування.
  • Проводити будь які втручання в установку під час її роботи.


Вентилятор RL-AS 500/4/2,2 Es4 Atex 22

Сфера застосування: дуже висока пропускна здатність, низький тиск.
Тип лопатей: загнуті назад.

Застосування

Для транспортування чистого і незначно забрудненого повітря, для різноманітного застосування в промисловій та непромислової сферах, а також для промислового кондиціонування повітря.

Температура повітря: до 60°С для стандартного виконання, для більш високих температур потрібне спеціальне виконання вентилятора.
Специфікація конструкції: стійка конструкція з листового металу.

Вентилятор покритий порошковою фарбою, запеченої при 200°С із середньою товщиною покриття 70 мкр, крильчатка покрита епоксидною ґрунтовкою.
Вентилятор статично і динамічно збалансований.
Крильчатка і двигун зроблені в Італії, відповідає нормам якості ЄС.






Антистатичний картриджний фільтр

 Картриджний фільтр  C2.1000.10.ANT здатний уловлювати дрібніші фракції пилу, ніж рукавні фільтри, і призначений для очищення повітря від дрібнодисперсних сухих частинок, що не злипаються.

Регенерація фільтрів проводиться стисненим повітрям в автоматичному режимі. Фільтри виготовлені в Італії, відповідають нормам якості ЄС.

Матеріал – антистатичний поліестер, шільність матеріалу – 260 г/м2.
Ефективність очищення – 100% для часток більше 5 мкм.

Переваги картриджного фільтра  компанії ТОВ «Атон Сервіс»



1)Висока ефективність очищення;
2)Розміщення великої фільтрувальної площі в одному фільтрі за рахунок гофрування фільтрувального матеріалу;
3) Має антистатичні властивості згідно DIN 54345-5, має контур заземлення;
4)Зносостійкість;
5)Тривалий термін служби – 2-3 роки.
6) Картриджні фільтри мають BIA-сертифікат фільтруючого середовища відповідно класу USGC.

Виготовлений зі 100% поліестеру,  картриджні фільтри дозволять поліпшити рівень очищення повітря і ефективність роботи обладнання на виробництві. Можуть бути встановлені в лічені хвилини. Виробництво – Італія.


Початкова ефективність

Матеріал 100% поліестер спанбонд алюмінієвий, срібло
Граммаж 235 г / м2
Товщина 0,59 мм
Макс. міцність на розрив 690 Н / 5 cm
Подовження при макс. міцність 30%
Повітряна проникність 180 л / м2 сек (200 Па)
Макс. температура 140 ° С.


Випробування тиском

Сертифікат Bia USGC (M)
Поверхневий опір <106 Ом (DIN 54345-5)
Забруднення ISO Fine (200 мг / м3)
Потік повітря 200 м3 / м2 х h
Швидкість руху 0,056 м / сек
Тестова площа 100 см2




BIA-тест

Фільтр не повинен пропускати що-небудь – це твердження ми дуже часто чуємо. Багато хто думає, що фільтр утримує 100% пилу. В принципі, фільтр є пристроєм для розділення; це означає, що він відокремлює запропонований матеріал для фільтрації. Відокремлений продукт повертається назад до виробничого процесу або до залишкової утилізації. Частинки, що містяться в повітрі, що виходить, називаються залишковим пилом. Залишковий пил зазначено в мг/м³.





EN 1822

Стандарт застосовується до високоефективних і дуже високоефективних повітряних фільтрів з наднизьким проникненням, що використовується в області вентиляції і кондиціонування повітря, а також в технологічних процесах, таких як технологія чистих приміщень або фармацевтична промисловість. Він встановлює процедуру визначення ефективності на основі методу, який підраховує частки за допомогою тестового рідкого аерозолю (або, альтернативно, твердого), і може класифікувати ці фільтри нормалізованим способом в залежності від їх ефективності.





DIN 54345-5

У визначених місцях пилове тертя може привести до накопичення електростатичних зарядів з ризиком заіскрити. Таким чином, у присутності легкозаймистого або вибухонебезпечного пилу необхідно використовувати антистатичні фільтруючі елементи, щоб можна було переносити заряди вздовж фільтрувальних пакетів і карманів.
Електричний опір фільтруючого матеріалу антистатичного картриджного фільтра, відповідно до вимірювань згідно стандартів DIN 54345, розділ 5 становить < 106 Om/m2.


Система очищення фільтрів

Очищення картриджних фільтрів стисненим повітрям дозволяє використовувати фільтри тривалий час без втрати ефективності всмоктування.  Кожен фільтр оснащений індивідуальним клапаном для подачі стисненого повітря, що дозволяє якісно регенерувати кожний фільтр. Імпульсні клапани – вибухобезпечні, зроблені в Італії, відповідають нормам якості ЄС,  сертифіковані за АТЕХ, категорія 22. Очистка фільтруючих картриджів відбувається за допомогою контрпотоку стисненого повітря. Потік стисненого повітря під високим тиском продуває фільтруючий картридж в зворотньому напрямку – проти потоку фільтрування забрудненого повітря.

Оптимізація

З метою оптимізації споживаного стисненого повітря, встановлено спеціальний пристрій, який регулює тривалість подачі потоку та інтервали між циклами очищення фільтрів. Для роботи системи очищення фільтрів необхідно використовувати сухе, очищене стиснене повітря. Повітря повинне відповідати класу 2 по стандарту ISO 8573-1. Робочий тиск – 0,5-0,7 МПа. Приєднати стиснене повітря до установки можна за допомогою швидко знімного роз’єму для пневматичних виробів G 3/8 дюйма (мама).
Пульт керування

Призначений для включення і відключення всіх систем і двигунів, які задіяні в установці, а також, електричного захисту двигунів (по току, перекіс фаз). Пульт керування дозволяє включати і відключати вентилятор за заданим алгоритмом, управляти системою очищення, цикл очищення забезпечується економайзером, який автоматично керує соленоїдним клапаном, очищаючи фільтра. Пульт оснащений швидким роз’ємом для підключення, який дозволяє підключати установку не маючи  спеціальної освіти.






Відсік збору відфільтрованого матеріалу

Відсік збору відфільтрованого матеріалу включає в себе 1 висувний металевий контейнер. Він є зручним для вивантаження відфільтрованого матеріалу. Об’єм контейнера складає 30 літрів.

Опції

Фото Артикул Назва товару Опис товару Ціна
830000.0000. 30 CA joint Вихід стисненого повітря 1 733,00 грн
805200.0000. 23 FSW MST Відкидні бічні борти 5 631,00 грн
830000.0000. 02 R220 Розетка 220В 1 300,00 грн
830000.0000. 03 R400 Вилка для підключення (до 7,5 кВт) 520,00 грн
805200.0000. 25 Scms Слот для підключення пневматичної шліфмашинки 5 198,00 грн
