Фільтруюча установка Mobil AS 10

Артикул:
801100.0010
Запас:

На замовлення

Фільтруюча установка Mobil AS 10 – це установка на картриджних фільтрах з автоматичною системою очищення стисненим повітрям та 5 контейнерами. Продуктивність – 10 000м³/год.

Додаткова інформація

МодельПродуктивність, м³/годПовний тиск, ПаПотужність, кВтФільтруюча площа, м²Об'єм накопичення, м³Рівень шуму, дБA, ммB, ммH, мм
Mobil AS 10

10000

2000

11

100

1.0/1.3

78

3 5901 4002 175
МодельMobil AS 10
Продуктивність, м³/год

10000

Повний тиск, Па

2000

Потужність, кВт

11

Фільтруюча площа, м²

100

Об'єм накопичення, м³

1.0/1.3

Рівень шуму, дБ

78

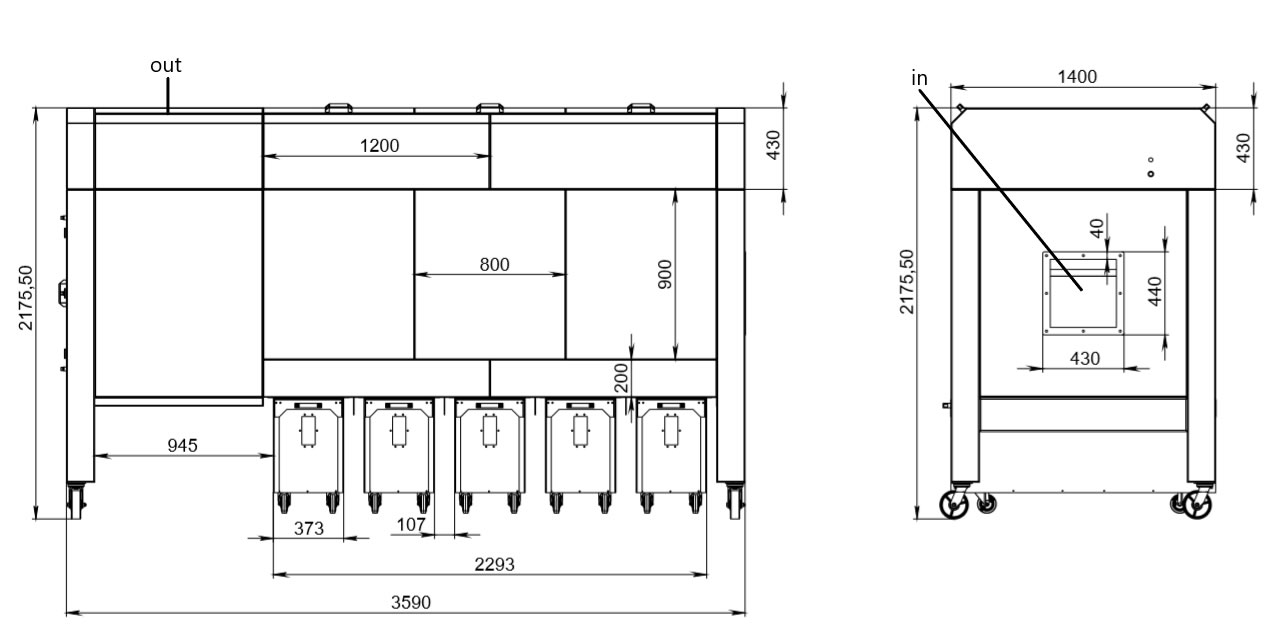

A, мм3 590
B, мм1 400
H, мм2 175

Опис

МодельПродуктивність, м³/годПовний тиск, ПаПотужність, кВтФільтруюча площа, м²Об'єм накопичення, м³Рівень шуму, дБA, ммB, ммH, мм
Mobil AS 10

10000

2000

11

100

1.0/1.3

78

3 5901 4002 175
МодельMobil AS 10
Продуктивність, м³/год

10000

Повний тиск, Па

2000

Потужність, кВт

11

Фільтруюча площа, м²

100

Об'єм накопичення, м³

1.0/1.3

Рівень шуму, дБ

78

A, мм3 590
B, мм1 400
H, мм2 175

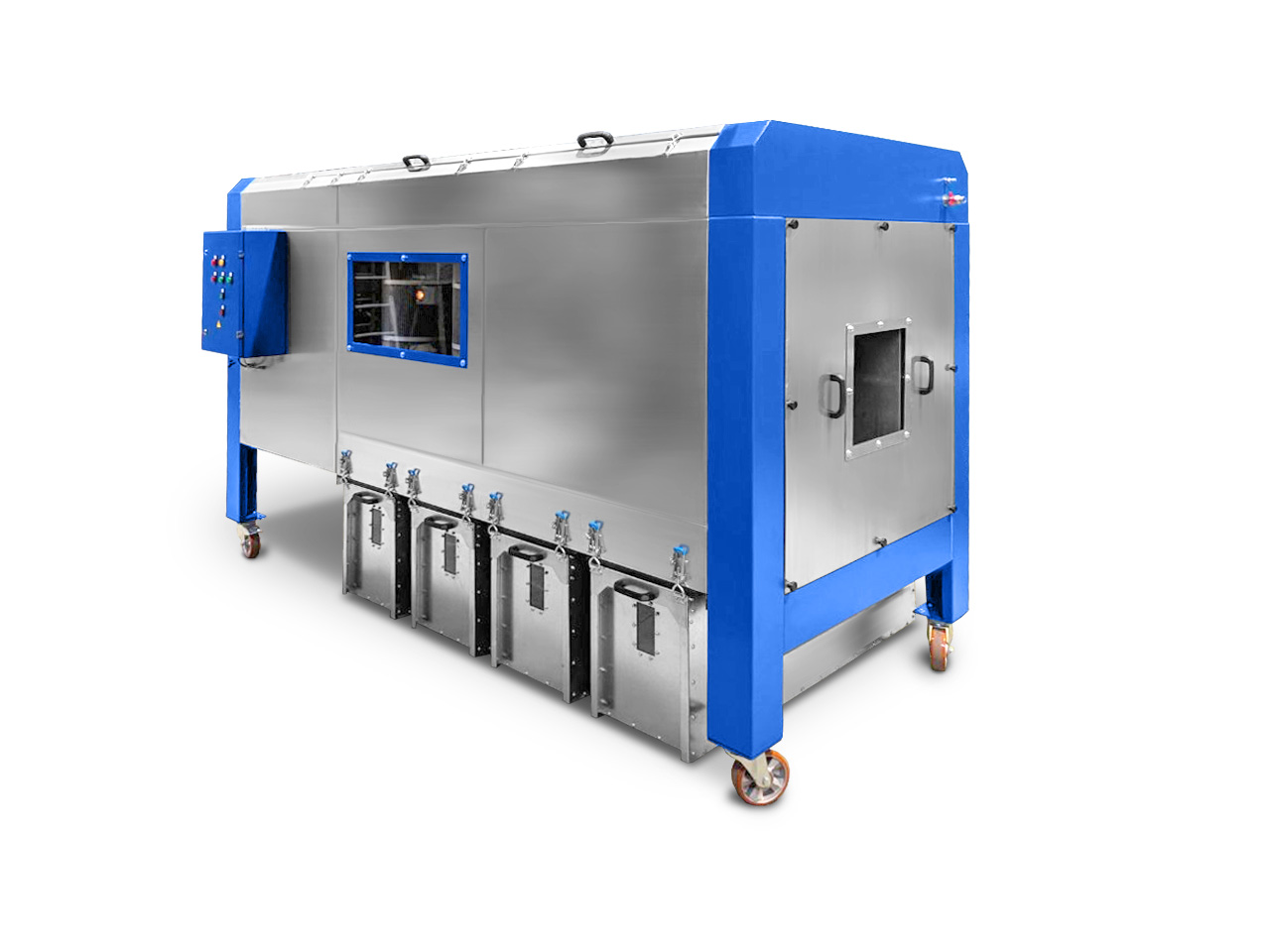

Фільтруюча установка Mobil AS 10 – це аспіраційна установка на картриджних фільтрах з автоматичною системою очищення стисненим повітрям та 5 контейнерами для збору пилу. Продуктивність – 10   000м³/год. Установка мобільна завдяки чотирьом колесам, два з яких – поворотні. Кожен фільтр оснащений індивідуальним клапаном для подачі стисненого повітря.

Принцип роботи

Забруднене повітря за допомогою вентилятора, працюючого на розрідження, втягується всередину фільтруючого відсіку Mobil AS 10. Велика та середня фракція пилу під силою тяжіння осідають в камері осадження та потрапляють у відсік збору відфільтрованого матеріалу, в той час, як більш легкі частинки, зважені в повітрі, фільтруються за допомогою антистатичного картриджного фільтра. Очищене повітря повертається в приміщення. Очистка фільтруючих картриджів відбувається за допомогою імпульсного контрпотоку стисненого повітря. Потік стисненого повітря під високим тиском продуває фільтруючий картридж в зворотньому напрямку – проти потоку фільтрування забрудненого повітря, тим самим збиває з фільтрів пил. Відфільтрований пил поступово накопичується в ящиках для збору відходів, і потребує періодичного контролю та вивантаження.
Для включення Mobil AS 10 необхідно натиснути зелену кнопку на пульті керування. Для того, щоб зупинити роботу фільтруючої установки, треба натиснути червону кнопку на пульті керування.
Установка укомплектована вентилятором з високою потужністю всмоктування, високим ККД, розміщеним в звукоізоляційному корпусі. Mobil AS 10 складається з фільтруючого відсіку з імпульсною системою очищення фільтруючих елементів стисненим повітрям, камери осадження і відсіку збору відфільтрованого матеріалу.

Сертифікати і декларації.

Фільтруюча установка Mobil AS 10 виготовляється відповідно до норм, встановлених Системою управління якістю ТОВ «Атон сервіс» відповідно до вимог ISO 9001:2015.
Відповідає вимогам ДСТУ EN 60204-l:2015, ДСТУ EN 61000-6-2:2015, ДСТУ EN 61000-6-4:2016.
Керівництво з монтажу та експлуатації повинно бути прочитано та засвоєно, і має дотримуватись особою, яка здійснює монтаж, експлуатацію та технічне обслуговування установки.

Посилання:

https://aton-service.com.ua/wp-content/uploads/2019/07/Manual-Mobil-AS-2.0-ua-1.pdf

ЗАБОРОНЕНО!

Використовувати фільтруючу установку для фільтрації повітря, в якому присутні фарба, великі та довгі фракції тирси, ганчірки, металеві предмети або будь-які інші включення, котрі можуть пошкодити вентилятор, фільтра та установку.
Знімати фільтри та ящик накопичення пилу для технічного обслуговування або в цілях проведення ремонту при невимкненному живленні на пульті керування.
Проводити будь-які втручання в установку під час її роботи.


Вентилятор RM-AS 500/2R/11 Es4

Сфера застосування: висока пропускна здатність і середній тиск.
Тип лопаток: загнуті назад.
Застосування: пиловий вентилятор, всмоктування і транспортування дуже забрудненого повітря, з вмістом гранульованих матеріалів, деревної тирси і стружки, виключаючи фіброматеріали.
Температура повітря: до 60°С для стандартного виконання, для більш високих температур потрібне спеціальне виконання вентилятора.
Специфікація конструкції: стійка конструкція з листового металу. Вентилятор покритий порошковою фарбою, запеченої при 200°С із середньою товщиною покриття 70 мк, крильчатка покрита епоксидною ґрунтовкою.
Вентилятор статично і динамічно збалансований.
Крильчатка і двигун зроблені в Італії, відповідають нормам якості ЄС.

Антистатичний картриджний фільтр

Картриджний фільтр  C2.1000.10.ANT здатний уловлювати дрібніші фракції пилу, ніж рукавні фільтри, і призначений для очищення повітря від дрібнодисперсних сухих частинок, що не злипаються. Регенерація фільтрів проводиться стисненим повітрям в автоматичному режимі. Фільтри виготовлені в Італії, відповідають нормам якості ЄС.

Матеріал – антистатичний поліестер, шільність матеріалу – 260 г/м2.
Ефективність очищення – 100% для часток більше 5 мкм.
Переваги картриджного фільтра від компанії ТОВ «Атон сервіс» (виробництво – Італія):

1)Висока ефективність очищення;
2)Розміщення великої фільтрувальної площі в одному фільтрі за рахунок гофрування фільтрувального матеріалу;
3) Має антистатичні властивості згідно DIN 54345-5, має контур заземлення;
4)Зносостійкість;
5)Тривалий термін служби – 2-3 роки.
6) Картриджні фільтри мають BIA-сертифікат фільтруючого середовища відповідно класу USGC.

Виготовлений зі 100% поліестеру, картриджні фільтри дозволять поліпшити рівень очищення повітря і ефективність роботи обладнання на виробництві. Можуть бути встановлені в лічені хвилини.


Початкова ефективність



Матеріал 100% поліестер спанбонд алюмінієвий, срібло
Граммаж 235 г / м2
Товщина 0,59 мм
Макс. міцність на розрив 690 Н / 5 cm
Подовження при макс. міцність 30%
Повітряна проникність 180 л / м2 сек (200 Па)
Макс. температура 140 ° С.

Випробування тиском


Сертифікат Bia USGC (M)
Поверхневий опір <106 Ом (DIN 54345-5)
Забруднення ISO Fine (200 мг / м3)
Потік повітря 200 м3 / м2 х h
Швидкість руху 0,056 м / сек
Тестова площа 100 см2


BIA-тест

Фільтр не повинен пропускати що-небудь – це твердження ми дуже часто чуємо. Багато хто думає, що фільтр утримує 100% пилу. В принципі, фільтр є пристроєм для розділення; це означає, що він відокремлює запропонований матеріал для фільтрації. Відокремлений продукт повертається назад до виробничого процесу або до залишкової утилізації. Частинки, що містяться в повітрі, що виходить, називаються залишковим пилом. Залишковий пил зазначено в мг/м³.




EN 1822

Стандарт застосовується до високоефективних і дуже високоефективних повітряних фільтрів з наднизьким проникненням, що використовується в області вентиляції і кондиціонування повітря, а також в технологічних процесах, таких як технологія чистих приміщень або фармацевтична промисловість. Він встановлює процедуру визначення ефективності на основі методу, який підраховує частки за допомогою тестового рідкого аерозолю (або, альтернативно, твердого), і може класифікувати ці фільтри нормалізованим способом в залежності від їх ефективності.




DIN 54345-5

У визначених місцях пилове тертя може привести до накопичення електростатичних зарядів з ризиком заіскрити. Таким чином, у присутності легкозаймистого або вибухонебезпечного пилу необхідно використовувати антистатичні фільтруючі елементи, щоб можна було переносити заряди вздовж фільтрувальних пакетів і карманів.
Електричний опір фільтруючого матеріалу антистатичного картриджного фільтра, відповідно до вимірювань згідно стандартів DIN 54345, розділ 5 становить < 106 Om/m2.


Система очищення фільтрів

Очищення картриджних фільтрів стисненим повітрям дозволяє використовувати фільтри тривалий час без втрати ефективності всмоктування.  Кожен фільтр оснащений індивідуальним клапаном для подачі стисненого повітря, що дозволяє якісно регенерувати кожний фільтр. Імпульсні клапани – вибухобезпечні, зроблені в Італії, відповідають нормам якості ЄС,  сертифіковані за АТЕХ, категорія 22. Очистка фільтруючих картриджів відбувається за допомогою контрпотоку стисненого повітря. Потік стисненого повітря під високим тиском продуває фільтруючий картридж в зворотньому напрямку – проти потоку фільтрування забрудненого повітря. З метою оптимізації споживаного стисненого повітря, встановлено спеціальний пристрій, який регулює тривалість подачі потоку та інтервали між циклами очищення фільтрів. Для роботи системи очищення фільтрів необхідно використовувати сухе, очищене стиснене повітря. Повітря повинне відповідати класу 2 по стандарту ISO 8573-1. Робочий тиск – 0,5-0,7 МПа. Приєднати стиснене повітря до установки можна за допомогою швидко знімного роз’єму для пневматичних виробів G 3/8 дюйма (мама).




Система пожежогасіння.

Фільтр видаляє пил, який виникає в процесі виробництва, і накопичує його в бункері або мішках для збору пилу (якщо входять у комплект поставки). Якщо пил, що видаляється, є легкозаймистим (наприклад, дерево, пластик, злакові і т.д.), при контакті з джерелом іскор (наприклад, вогонь або іскри) він може спалахнути. Одним з найефективніших засобів для боротьби з пожежею є система пожежогасіння для своєчасної ліквідації вогню. Система пожежогасіння – один з найкращих засобів боротьби з пожежами на їх початковій стадії.


Пульт керування

Призначений для включення і відключення всіх систем і двигунів, які задіяні в установці, а також, електричного захисту двигунів (по току, перекіс фаз). Пульт керування дозволяє включати і відключати вентилятор за заданим алгоритмом, управляти системою очищення, цикл очищення забезпечується економайзером, який автоматично керує соленоїдним клапаном, очищаючи один фільтр за раз. У разі, якщо в пульт керування входить вузол економії електроенергії ESU 11, тоді алгоритм управління дозволяє плавно регулювати обороти обертання вентилятора в залежності від необхідної потужності (кількість підключених верстатів, сигнал від датчика тиску). Це дозволяє економити електричну потужність. Величина економії може досягати близько 70-80%,  в разі коефіцієнта завантаження парку верстатів близько 10-20%. Пульт оснащений швидким роз’ємом для підключення, який дозволяє підключати установку не маючи  спеціальної освіти.


Камера осаджування та відсік збору відфільтрованого матеріалу.

Камера осаджувания передбачає осаджування крупних фракцій за рахунок зменшення швидкості потоку і сили гравітації. Запатентована камера осаджування дозволяє максимально захистити фільтруючі елементи від гострих та гарячих часток, знизити пильове навантаження фільтруючих елементів, а також зменшити втрати тиску в аспіраційній установці.
Відсік збору відфільтрованого матеріалу включає в себе 5 швидкозйомні металеві контейнери на колесах. Вони є зручними для транспортування та вивантаження відфільтрованого матеріалу. Об’єм кожного контейнера складає 1000/1300 літрів.



Опції

Фото Артикул Назва товару Опис товару Ціна
801100.0010.10 BS Mobil 10 Бункер зі шнеком 158 925,00 грн
813020.0000.06 DF Датчик забруднення фільтра 3 040,00 грн
813020.0000.08 DRS Датчик регулювання тиску 6 948,00 грн
813010.0000.11 ESU 11 Вузол економії електроенергії 11 кВт 77 943,00 грн
830000.0000.20 MHP Модуль збільшення потужності 12 766,00 грн
830000.0000. 03 R400 Вилка для підключення (до 7,5 кВт) 521,00 грн

Відгуки

Відгуків немає, поки що.

Будьте першим, хто залишив відгук “Mobil AS 10”“

Ваша e-mail адреса не оприлюднюватиметься. Обов’язкові поля позначені *

Витратні матеріали

Фото Артикул Назва товару Опис товару Ціна
830000.0000. 22 C2.1000.10.ANT Антистатичний картріджний фільтр 7 816,00 грн
