Ультрафіолетовий бактерицидний рециркулятор UBR1

Принцип роботи установки UBR

UBR1 є технологічним пристроєм з системою фільтрів грубої і тонкої очистки (HEPA фільтр), всередині якого знаходяться бактерицидні лампи, що знищують шкідливі віруси і бактерії ультрафіолетом. Повітря з приміщення забирається потужним вентилятором, проходить через фільтр грубого очищення G4 (G7), на цьому етапі відбувається очищення повітря від великих пилових частинок. Таке очищення необхідне для захисту УФ ламп і HEPA фільтра від пилу і продовжує їх термін служби. Далі повітря потрапляє в камеру знезараження, де розташовані лампи УФ-випромінювання і HEPA – фільтри (спеціальний фільтр тонкої очистки класу H 14). Відбувається процес знезараження повітряної суміші від вірусів і мікробів. Повітряний потік проходить через HEPA – фільтр, який затримує шкідливі віруси, мікроорганізми, бактерії і частинки, які знаходяться в повітрі, залишаючи їх в зоні знезараження під впливом ультрафіолету. Очищене повітря після фільтра потрапляє в камеру чистого повітря і через розподільну решітку повертається в приміщення.

Для включення UBR1 необхідно натиснути зелену кнопку на пульті керування. Для того, щоб зупинити роботу фільтруючої установки, треба натиснути червону кнопку на пульті керування.

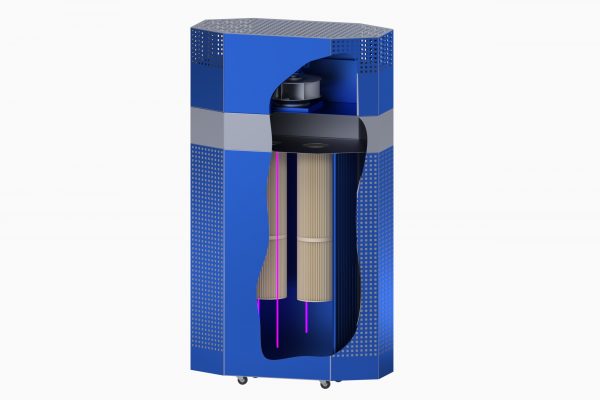

UBR1  складається з камери попереднього очищення, камери знезараження з фільтруючими елементами та УФ лампами, камери чистого повітря з вентилятором з високою потужністю всмоктування, високим ККД, розташованим в звукоізоляційному корпусі.
Ультрафіолетові лампи знаходяться всередині корпусу, в замкнутому просторі, що не пропускають УФ-промені. Тому застосування таких приладів не пов’язано з небезпекою отримати опік або травмування органів зору.



Сертифікати та декларації

Фільтруюча установка UBR1 виготовляється відповідно до норм, встановлених Системою управління якістю ТОВ «Атон сервіс» відповідно до вимог ISO 9001:2015.
Відповідає вимогам ДСТУ EN 60204-l:2015, ДСТУ EN 61000-6-2:2015, ДСТУ EN 61000-6-4:2016.
Керівництво з монтажу та експлуатації повинно бути прочитано і засвоєно, працівник, який здійснює монтаж, експлуатацію і технічне обслуговування установки, повинен дотримуватися його.

Вентилятор RL–AS500/4R/1,5 Es4

Сфера застосування: дуже висока пропускна здатність, низький тиск.
Тип лопатей: загнуті назад.
Застосування: для транспортування чистого і незначно забрудненого повітря, для різноманітного застосування в промисловій та непромислової сферах, а також для промислового кондиціонування повітря.
Температура повітря: до 60°С для стандартного виконання, для більш високих температур потрібне спеціальне виконання вентилятора.
Специфікація конструкції: стійка конструкція з листового металу. Вентилятор покритий порошковою фарбою, запеченої при 200°С із середньою товщиною покриття 70 мкр, крильчатка покрита епоксидною ґрунтовкою.
Вентилятор статично і динамічно збалансований.
Крильчатка і двигун зроблені в Італії, відповідає нормам якості ЄС.

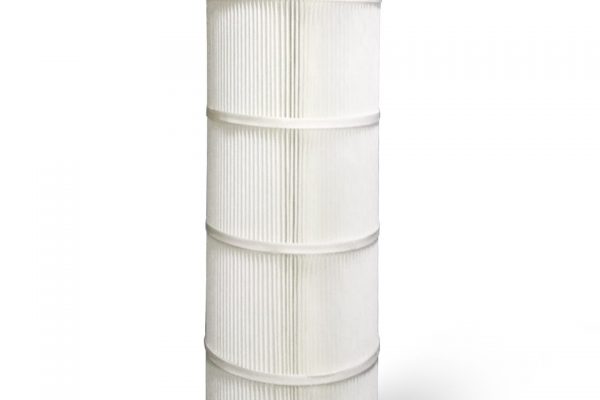

Картриджний HEPA фільтр

HEPA фільтр зі скловолокна C2.1200.24 здатний вловлювати шкідливі віруси, мікроорганізми, бактерії і частинки.
Фільтри виготовлені в Італії, відповідають нормам якості ЄС
Переваги картриджного фільтра від компанії ТОВ «Атон сервіс» (виробництво – Італія):

1) Висока ефективність очищення;
2) Розміщення великої фільтрувальної площі в одному фільтрі за рахунок гофрування фільтрувального матеріалу;
3) Зносостійкість;
4) Картриджні фільтри мають BIA-сертифікат фільтруючого середовища відповідно класу USGC (M).
5) Картриджні фільтри мають клас H 14 EN 1822.
6) Водовідштовхувальні.

Можуть бути встановлені в лічені хвилини.

Матеріал Скловолокно
Щільність 81 г / м2
Товщина 0,49 мм
Макс. міцність на розрив 2,1 Кн / м
MPPS ефективність 99,995% (EN 1822 @ 1,7 cm / sec) Н14

EN 1822

Стандарт застосовується до високоефективних і дуже високоефективних повітряних фільтрів з наднизьким проникненням, що використовується в області вентиляції і кондиціонування повітря, а також в технологічних процесах, таких як технологія чистих приміщень або фармацевтична промисловість. Він встановлює процедуру визначення ефективності на основі методу, який підраховує частки за допомогою тестового рідкого аерозолю (або, альтернативно, твердого), і може класифікувати ці фільтри нормалізованим способом в залежності від їх ефективності.



Принцип роботи HEPA-фільтра

HEPA-фільтри утворені системою волокон складної форми. Зазвичай використовуються склопластикові волокна з діаметром від 0,5 до 2 мкм. Основні фактори, що впливають на роботу – діаметр волокна і товщина фільтра. Повітряний простір між волокнами HEPA фільтра значно більше 0,3 мкм.
Уявлення про те, що фільтр діє як сито, де частинки менші, ніж найбільші отвори можуть пройти через фільтр невірні для HEPA-фільтрів. Ефект сита справедливий і для HEPA-фільтрів, проте грає негативну роль, приводячи до передчасного забруднення, зменшення швидкості фільтрування і навіть до виходу з ладу фільтру. Незважаючи на крайню небажаність цього ефекту, позбутися від нього практично неможливо.
HEPA-фільтри розраховані на фільтрацію невеликих частинок. Ці частинки уловлюються волокнами за допомогою наступних механізмів:

1. Ефект зачеплення проявляється якщо лінія струму повітря проходить близько (на відстані близько товщини волокна або ближче) до фільтрувального волокна. Частинки прилипають до волокон.
2. Ефект інерції проявляється для великих часток. Завдяки великій інерції частинки великого діаметру не здатні огинати волокна, слідуючи по викривленій траєкторії в потоці повітря, і затримуються в одному з них. Тому вони продовжують прямолінійний рух до безпосереднього зіткнення з перешкодою. Цей ефект збільшується зі зменшенням простору між волокнами і збільшенням швидкості повітряного потоку.
3. Ефект дифузії являє собою зіткнення найдрібніших частинок забруднень, з діаметром менше 0,1 мкм, з частинками газу з подальшим уповільненням перших при проходженні через фільтр. Такі частинки починають здійснювати рухи в сторони від ліній повітряного потоку на відстані, що перевищують їх діаметр. Така поведінка подібно броунівського руху і збільшує ймовірність того, що частка зупиниться остаточно під дією одного з вищевказаних механізмів. При низьких швидкостях повітряного потоку цей механізм стає домінуючим.

Дифузійний механізм переважає при фільтрації частинок з діаметрами менше 0,1 мкм. Зачеплення і інерція переважають для частинок більше 0,4 мкм в діаметрі. Частки розміром близько 0,2-0,3 мкм фільтруються не настільки ефективно, вони називаються Most Penetrating Particle Size (MPPS). Клас фільтра визначається саме по MPPS.

Бактерицидна лампа

Бактерицидна лампа ефективно знищує віруси, бактерії, мікроби, цвіль, грибки, дріжджі, спори та інші патогенні мікроорганізми. Мікроби гинуть від поглиненої дози ультрафіолетового випромінювання, що призводить до руйнування їх молекул ДНК і клітинної структури. Через це вони втрачають здатність до розмноження і повністю втрачають життєздатність. Це дозволяє уникнути інфекційних заражень, небезпечних для здоров’я людини, що особливо актуально в періоди епідемій вірусів грипу та розвитку ГРВІ, ГРЗ, пневмонії.

Розміщення UBR (Ультрафіолетовий знезаражувач з рециркуляцією повітря закритого типу) в приміщенні

Рециркулятори розміщують в приміщенні таким чином, щоб збір і викид повітря здійснювалися безперешкодно і збігалися з напрямками основних конвекційних потоків. Слід уникати установки рециркуляторів в кутках приміщення, де можуть утворюватися застійні зони. При цьому слід пам’ятати, що в опалювальний сезон радіатори опалення створюють над собою вихідні повітряні потоки, що поширюються потім уздовж стелі і опускаються під протилежною стіною приміщення.
Не слід розташовувати рециркулятор поблизу решіток витяжної вентиляції. У цьому випадку велика частина обробленого знезаражувачем повітря може віддалятися через витяжні грати, не встигаючи поширюватися в приміщенні. Не слід розташовувати рециркулятор таким чином, щоб вихідна решітка була розташована безпосередньо в зоні розміщення людей, і повітряний струмінь, який виходить створював для них дискомфортні умови.

Приклади розміщення рециркуляторів в приміщеннях з припливно-витяжною вентиляцією, що працює в штатному режимі, з різним ставленням довжин сторін (довжина / ширина) показані на мал.1 і мал 2.

Позначення:

1 – вікно;
2 – двері;
3 – припливно-витяжна вентиляція;
4 – опалювальний прилад;
5 – рух повітряного потоку;
6 – можливе місце розміщення рециркулятора.



Як користуватися рециркулятором?

Як і будь-який бактерицидний рециркулятор, UBR не пропускає в повітря шкідливого для людини озону, тому провітрювати приміщення після його роботи не потрібно.
Але ще одна значна перевага рециркулятора закритого типу в тому, що його можна використовувати, не виходячи з приміщення. Особливо це важливо при використанні рециркулятора для регулярної дезінфекції.

Де можна використовувати рециркулятор?

Так як основне призначення таких приладів – очищати повітря в приміщенні, то і місця їх використання практично не обмежені. Бактерицидні рециркулятори закритого типу можна розташувати в будь-яких місцях великого скупчення людей і тварин. Це можуть бути, наприклад:

• підприємства будь-якої промисловості;
• дитячі садки та школи;
• медичні заклади;
• індивідуальні магазини;
• притулки для тварин;
• торгівельно-розважальні центри;
• шоппінг-моли;
• офісні центри та окремі великі офіси відкритого типу;
• місця, заклади харчування.

Чому варто купувати рециркулятор?

Для цього є безліч підстав:

• прилад знезаражує більшість відомих шкідливих мікроорганізмом, тобто робить повітря чистим і свіжим;
• знезараження повітря бактерицидними приладами такого типу безпечно для людини;
• під час роботи пристрою можна перебувати в приміщенні;
• приміщення не потрібно провітрювати після роботи лампи закритого типу, в той час як після кварцування це необхідно;
• рециркулятор знезаражує повітря, тому його можна по праву вважати пристроєм для профілактики ГРВІ, грипу та інших інфекцій;
• бактерицидний прилад може працювати безперервно до тих пір, поки в приміщенні знаходяться люди і т.д.

Основними перевагами рециркуляторів в порівнянні з опромінювачами є:

• Можливість використання в присутності людей і тварин;
• Забезпечення високої ефективності дезінфекції за рахунок багаторазової циркуляції повітря через камеру знезараження;
• Можливість використання для створення локальних повітряних зон підвищеної чистоти в приміщеннях великого об’єму;
• Забезпечення зниження обсіменіння повітря не тільки в закладах охорони здоров’я, а й на найбільш проблематичних ділянках виробництв, таких як: лінії закупорювання та розливу, фасування продукції, склади і місця зберігання сировини і продукції;
• Можливість установки безпосередньо в приміщенні незалежно від загальної системи вентиляції;
• Низький рівень шуму за рахунок використання сучасних комплектуючих.
