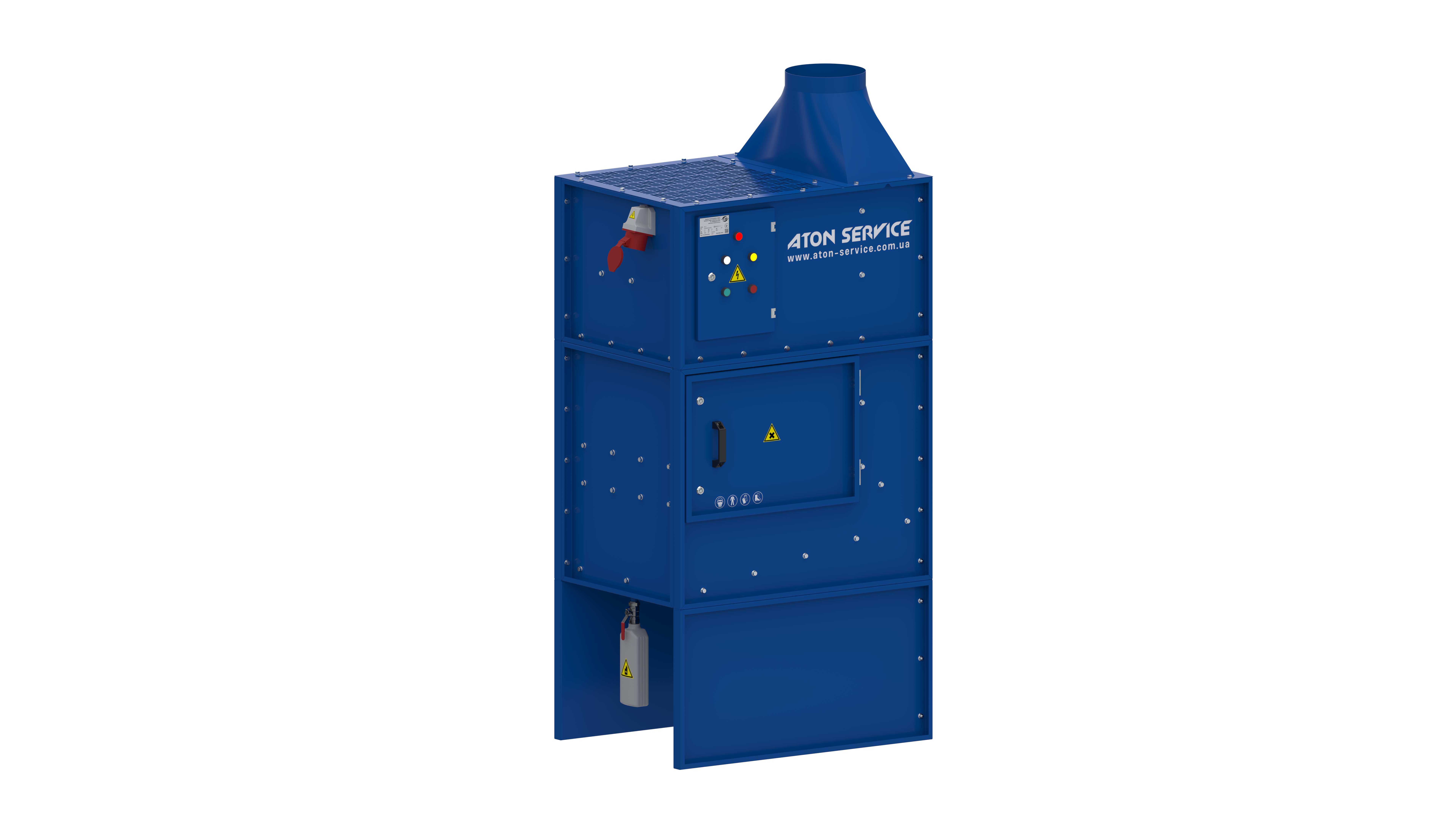

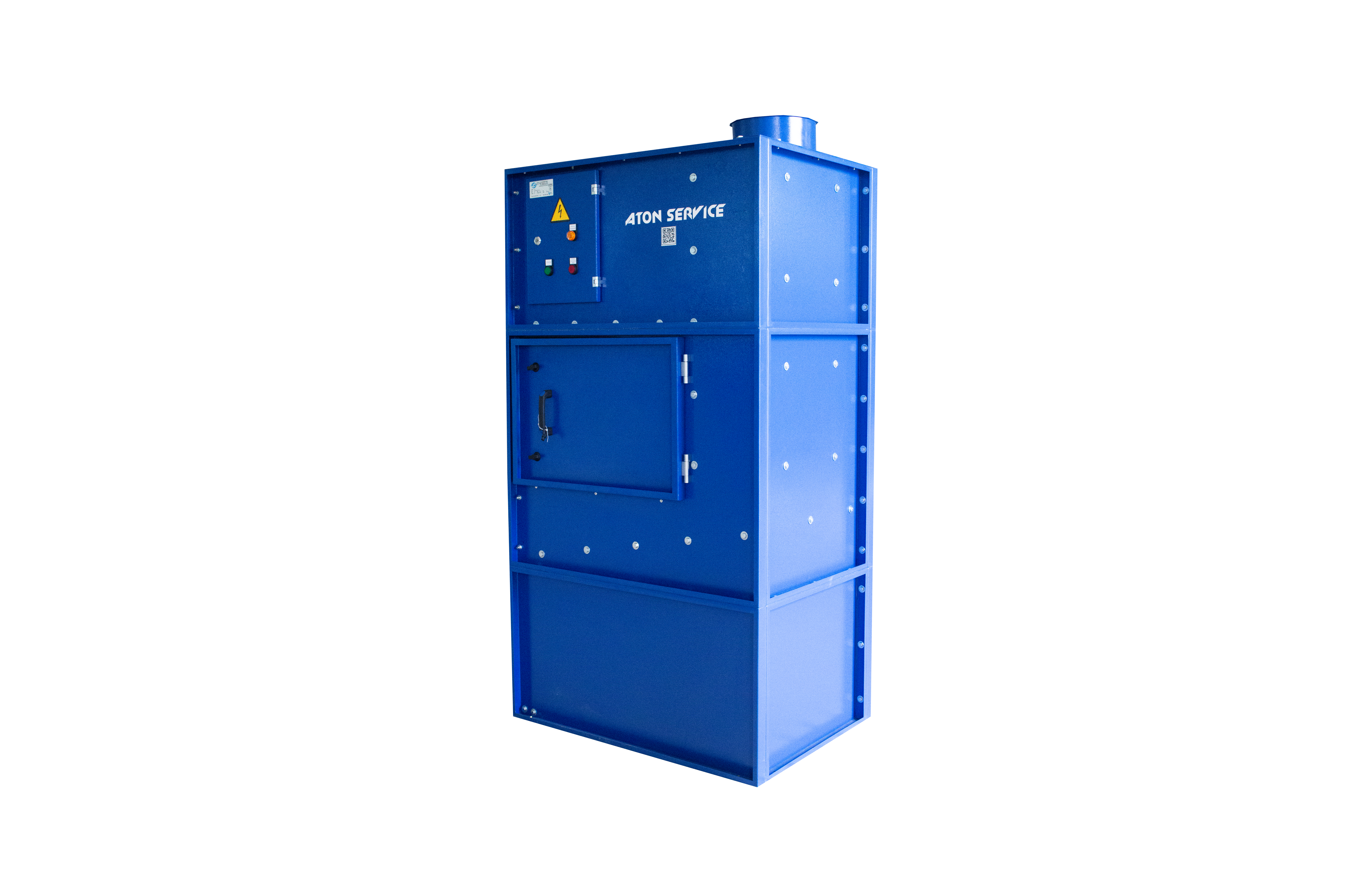

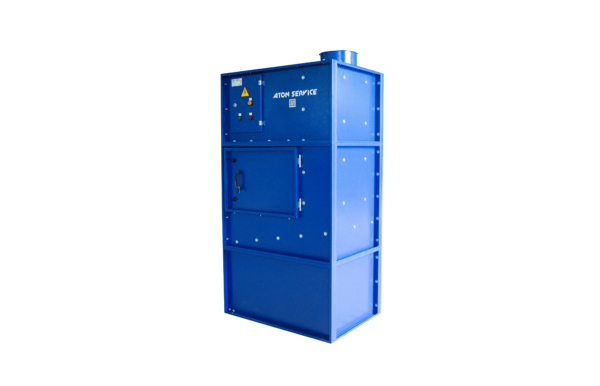

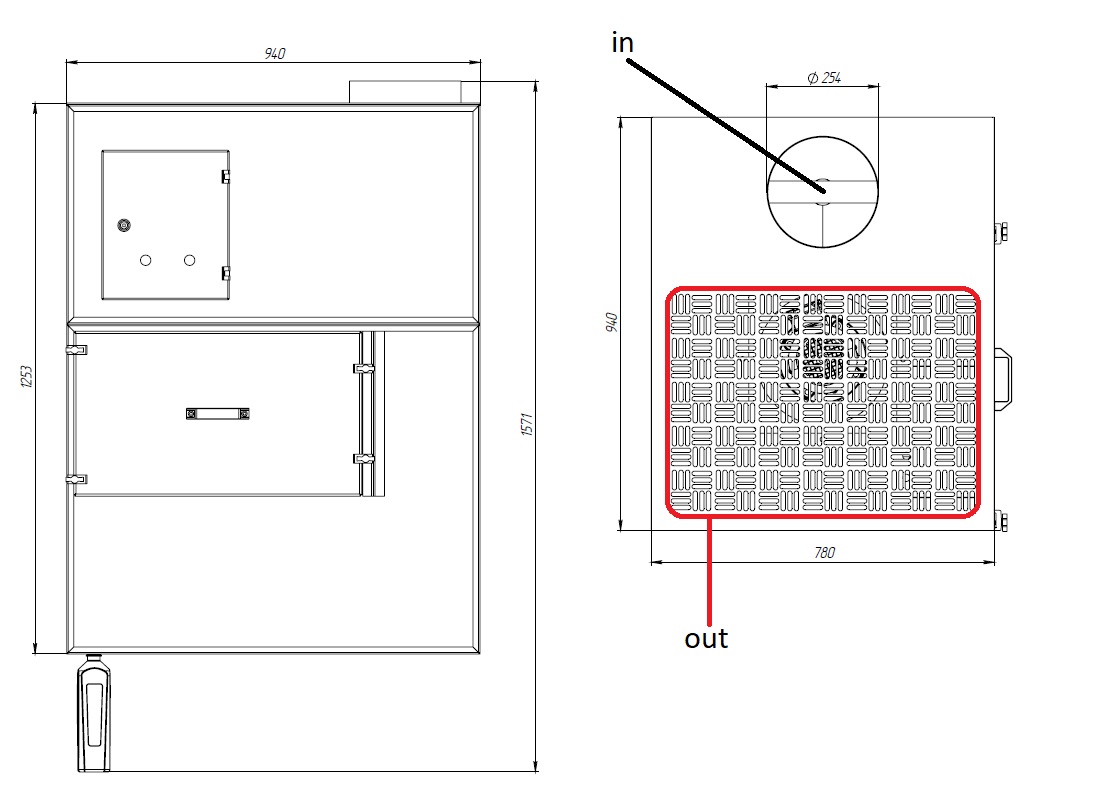

Фильтрующая установка FOL 2

Фильтрующая установка FOL 2 предназначена для использования на металлообрабатывающих производствах для очистки удаляемого воздуха из зоны обработки от масляного тумана, смазочно-охлаждающих жидкостей (ЗОР) и твердых частиц. Производительность 2500-3000 м3ч.

Установка применяется для очистки воздуха от масляного тумана и СОЖ, а также очищает воздух от твердых частиц, находящихся во взвешенном состоянии в результате обработки металла.   Установка имеет модульную конструкцию, обеспечивающую возможность расширения модельного ряда.

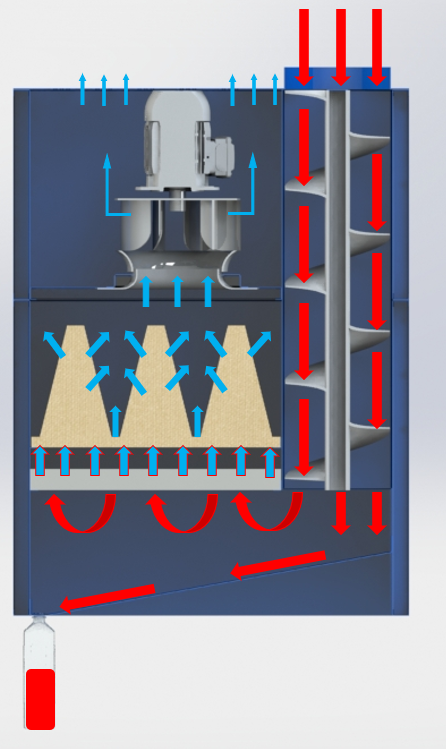

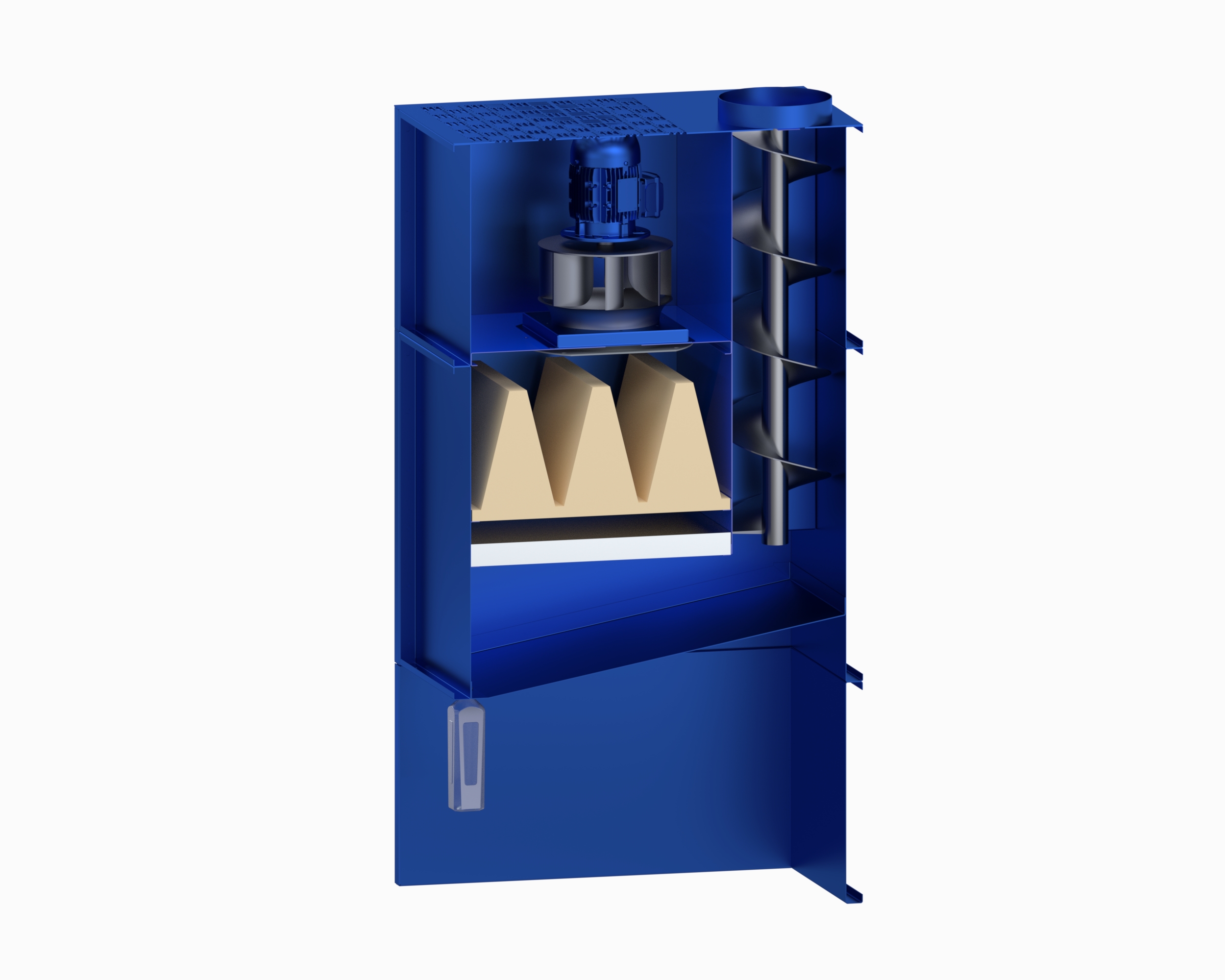

Принцип работы установки

Первая стадия очистки: Камера осаждения с винтовым сепаратором.
Загрязненный воздух, попадая на винтовой сепаратор, за счет силы гравитации позволяет сепарировать жесткие частицы и капли масла, удаляя их из воздуха и осаждая на стенках винтового сепаратора. Капли масла, стекая по сепаратору, попадают на наклонную поверхность, стекают в емкость для масла объемом 2 литра. При загрязнении сепаратора его можно легко достать и очистить.

Вторая стадия очистки:
После прохождения винтового сепаратора воздух попадает на нержавеющий металлический префильтр, где улавливаются остаточные капли масляного тумана. Масло из данного фильтра также собирается в емкость масла.

Третья стадия очистки:
Для очищения воздуха с эффективностью 99,995% для частиц более 0,4 мкм используется фильтр класса Н14.

Сертификаты и декларации

Фильтрующая установка FOL 2 производится в соответствии с нормами, установленными Системой управления качеством ООО «Атон сервис» в соответствии с требованиями ISO 9001:2015.
Соответствует требованиям ДСТУ EN 60204-l:2015, ДСТУ EN 61000-6-2:2015, ДСТУ EN 61000-6-4:2016.
Руководство по монтажу и эксплуатации должно быть прочитано и усвоено, работник, осуществляющий монтаж, эксплуатацию и техническое обслуживание установки, должен соблюдать его.

ЗАПРЕЩЕНО!

Использовать фильтрующую установку для фильтрации воздуха, в котором присутствует краска, большие и длинные фракции опилок, тряпки, металлические предметы или любые другие включения, которые могут повредить вентилятор, фильтр и установку.
Снимать фильтры и ящик для накопления пыли для технического обслуживания или в целях проведения ремонта при невыключенном питании на пульте управления.
Проводить любое вмешательство в установку во время ее работы.

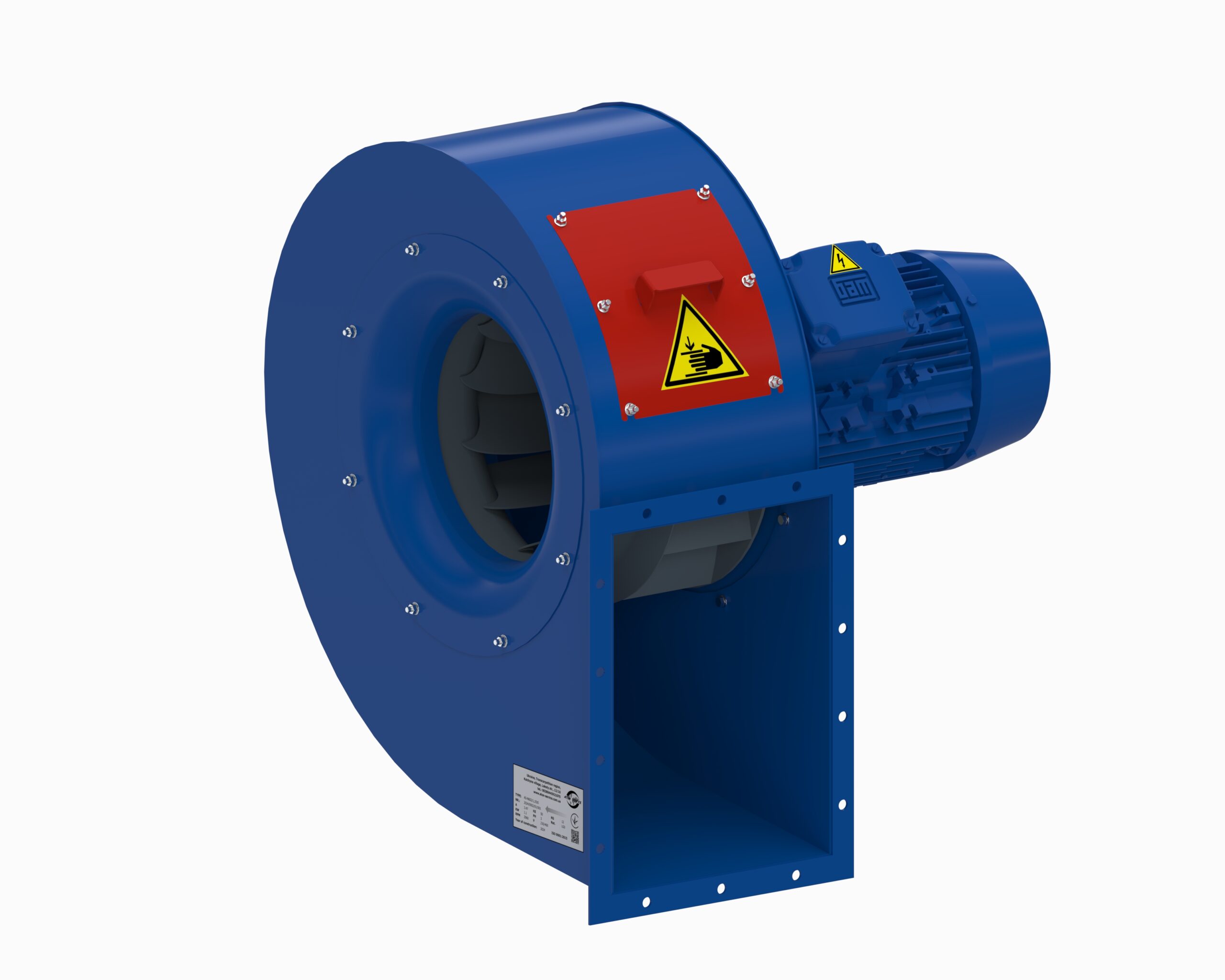

Вентилятор RM-AS 350/2/2,2 Es5

Область применения: высокая пропускная способность и среднее давление.
Тип лопастей: загнутые назад.
Применение: для чистого и слегка загрязненного воздуха.
Температура воздуха: до 60°С для стандартного исполнения, для более высоких температур требуется специальное исполнение вентилятора.
Спецификация конструкции: стойкая конструкция из листового металла. Вентилятор покрыт порошковой краской, запеченной при 200°С со средней толщиной покрытия 70 мкр, крыльчатка покрыта эпоксидной грунтовкой.
Вентилятор статически и динамически сбалансирован.
Крыльчатка и двигатель сделаны в Италии, отвечает нормам качества ЕС.

Карманый HEPA фильтр

HEPA фильтр из стекловолокна C2.1200.24 способен улавливать вредные вирусы, микроорганизмы, бактерии и частицы.
Фильтры изготовлены в Италии, отвечают нормам качества ЕС.
Преимущества картриджного фильтра от компании ООО «Атон сервис» (производство – Италия):

1) Высокая эффективность очистки;

2) Картриджные фильтры имеют сертификат BIA фильтрующей среды в соответствии с классом USGC (M).
3) Картриджные фильтры имеют класс H14 EN 1822.
4) Водоотталкивающие.

Могут быть установлены в считанные минуты.

Материал Стекловолокно
MPPS эффективность 99,995% (EN 1822 @ 1,7 cm/sec) Н14

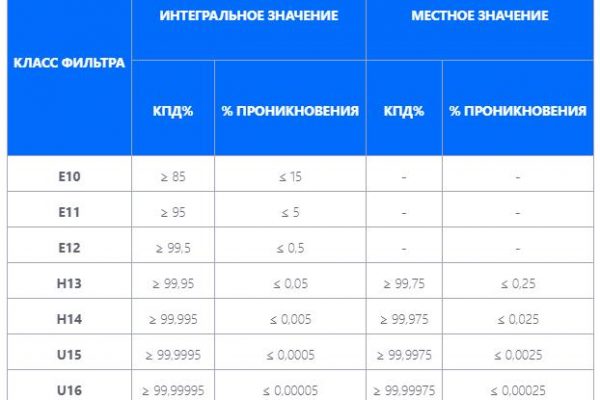

EN 1822

Стандарт применяется к высокоэффективным и очень высокоэффективным воздушным фильтрам со сверхнизким проникновением, используемым в области вентиляции и кондиционирования воздуха, а также в технологических процессах, таких как технология чистых помещений или фармацевтическая промышленность. Он устанавливает процедуру определения эффективности на основе метода, подсчитывающего частицы с помощью тестового жидкого аэрозоля (или, альтернативно, твердого), и может классифицировать эти фильтры нормализованным способом в зависимости от их эффективности.

Принцип работы HEPA-фильтра

HEPA-фильтры образованы системой волокон сложной формы. Обычно используются стеклопластиковые волокна диаметром от 0,5 до 2 мкм. Основные факторы, влияющие на работу – диаметр волокна и толщина фильтра. Воздушное пространство между волокнами HEPA фильтра значительно больше 0,3 мкм.
Представление о том, что фильтр действует как сито, где частицы меньше наибольших отверстий могут пройти через фильтр неверные для HEPA-фильтров. Эффект сита справедлив и для HEPA-фильтров, однако играет отрицательную роль, приводя к преждевременному загрязнению, уменьшению скорости фильтрования и даже выходу из строя фильтра. Несмотря на крайнюю нежелательность этого эффекта, избавиться от него практически невозможно.

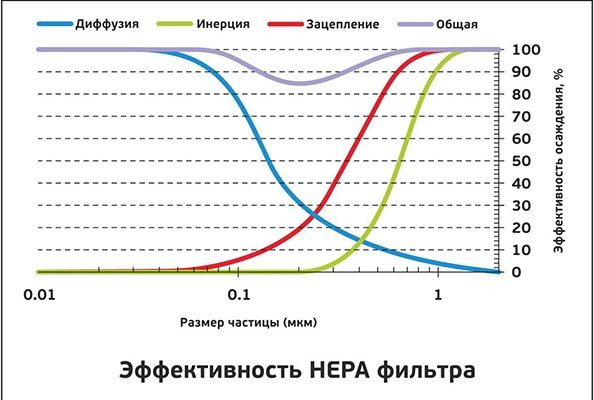

HEPA-фильтры рассчитаны на фильтрацию небольших частиц. Эти частицы улавливаются волокнами с помощью следующих механизмов:

• Эффект зацепления проявляется, если линия тока воздуха проходит близко (на расстоянии около толщины волокна или ближе) к фильтрующему волокну. Частицы прилипают к волокнам.
• Эффект инерции проявляется для больших частиц. Благодаря большой инерции частицы большого диаметра не способны огибать волокна, следуя по искривленной траектории в потоке воздуха и задерживаются в одном из них. Поэтому они продолжают прямолинейное движение к непосредственному столкновению с препятствием. Этот эффект увеличивается с уменьшением пространства между волокнами и увеличением скорости воздушного потока.
• Эффект диффузии представляет собой столкновение мельчайших частиц загрязнений, диаметром менее 0,1 мкм, с частицами газа с последующим замедлением первых при прохождении через фильтр. Такие частицы начинают совершать движения в стороны от линий воздушного потока на расстоянии, превышающем их диаметр. Такое поведение подобно броуновскому движению и увеличивает вероятность того, что частица остановится окончательно под действием одного из вышеуказанных механизмов. При низких скоростях воздушного потока этот механизм становится доминирующим.

Диффузионный механизм преобладает при фильтрации частиц с диаметрами менее 0,1 мкм. Зацепление и инерция преобладают для частиц более 0,4 мкм в диаметре. Частицы размером около 0,2-0,3 мкм фильтруются не столь эффективно, они называются Most Penetrating Particle Size (MPPS). Класс фильтра определяется именно по MPPS.

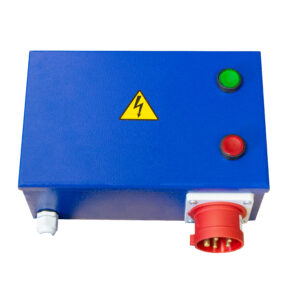

Пульт управления

Предназначен для включения и отключения всех систем и двигателей, задействованных в установке, а также электрической защиты двигателей (по току, перекос фаз). Пульт управления позволяет включать и отключать вентилятор по заданному алгоритму. Пульт оснащен быстрым разъемом для подключения, позволяющим подключать установку без специального образования.
