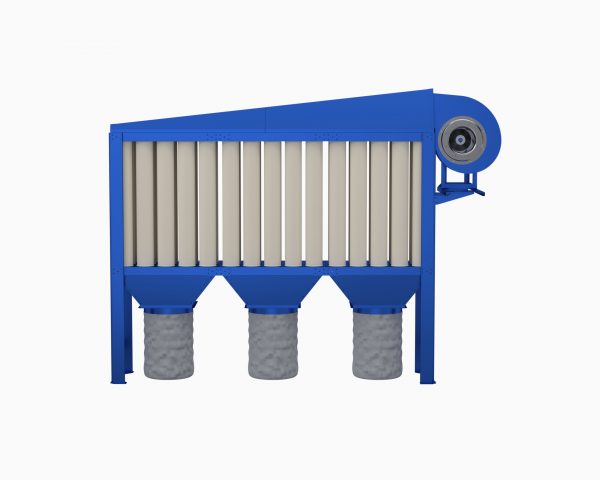

Локальная фильтрующая установка FA 60 предназначена для всасывания и фильтрации средней и крупной пыли, стружки, опилок. Производительность – 14 000 м³/час. Полное давление 2470 Па. Мощность 18,5 кВт. Оборудована 3 мешками для сбора пыли объемом ХХХ м³ каждый.
| Модель | Производительность, м³/ч | Полное давление, Па | Мощность, кВт | Фильтрующая площадь, м² | Объем накопления, м³ | A, мм | B, мм | H, мм |
|---|---|---|---|---|---|---|---|---|
| FA 60 | 14000 | 2470 | 18.5 | 56.6 | 0.69 | 4 790 | 1 020 | 3 450 |
| Модель | FA 60 |
|---|---|
| Производительность, м³/ч | 14000 |
| Полное давление, Па | 2470 |
| Мощность, кВт | 18.5 |
| Фильтрующая площадь, м² | 56.6 |
| Объем накопления, м³ | 0.69 |
| A, мм | 4 790 |
| B, мм | 1 020 |
| H, мм | 3 450 |
| Модель | Производительность, м³/ч | Полное давление, Па | Мощность, кВт | Фильтрующая площадь, м² | Объем накопления, м³ | A, мм | B, мм | H, мм |
|---|---|---|---|---|---|---|---|---|
| FA 60 | 14000 | 2470 | 18.5 | 56.6 | 0.69 | 4 790 | 1 020 | 3 450 |
| Модель | FA 60 |
|---|---|
| Производительность, м³/ч | 14000 |
| Полное давление, Па | 2470 |
| Мощность, кВт | 18.5 |
| Фильтрующая площадь, м² | 56.6 |
| Объем накопления, м³ | 0.69 |
| A, мм | 4 790 |
| B, мм | 1 020 |
| H, мм | 3 450 |

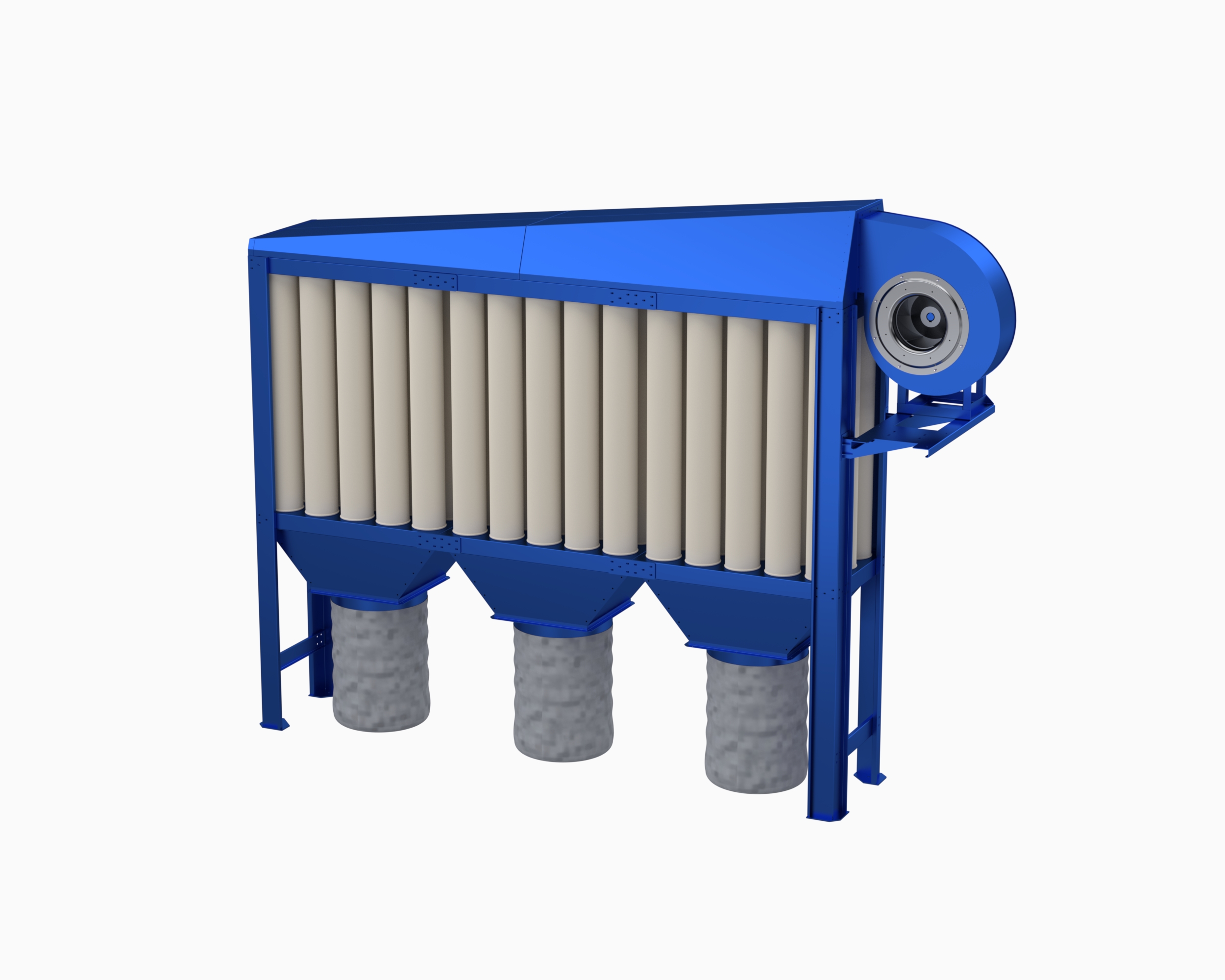

Локальная фильтрующая установка FA 60 предназначена для всасывания и фильтрации средней и крупной пыли, стружки, опилок от нескольких станков, устанавливаются в цехе, непосредственно у производственного оборудования. Производительность – 14 000 м³/час.
Установка данной серии отличается от подобных по назначению стружко пылесосов, новаторским решением подачи загрязненного воздуха в установку. Разработанное инженерами компании решение позволяет продлить срок службы фильтров и обеспечивает длительный срок работы установки в заявленных параметрах.
Рукавные фильтры обеспечивают фильтрацию воздуха с размером твердых частиц от 10 мкм, степень очистки воздуха 99.5%, очищаются рукава за счет потока воздуха от главного вентилятора и силы гравитации.
Установка на рукавных фильтрах, изготовленная из окрашенной порошковой краской стали, с открытым корпусом и вентилятором. Установка FA 60 укомплектована вентилятором с высокой мощностью всасывания и высоким КПД, фильтровальным отсеком с надежной системой крепления фильтров, мешком для сбора отходов.
Сертификаты и декларации
Фильтрующая установка FA 60 изготавливается в соответствии с нормами, установленными Системой управления качеством ООО «Атон сервис» в соответствии с требованиями ISO 9001: 2015.
Соответствует требованиям ДСТУ EN 60204-l: 2015, ДСТУ EN 61000-6-2: 2015, ДСТУ EN 61000-6-4: 2016.
Руководство по монтажу и эксплуатации должно быть прочитано и усвоено, работник, осуществляющий монтаж, эксплуатацию и техническое обслуживание установки, должен придерживаться его.
Ссылка:
https://aton-service.com.ua/wp-content/uploads/2019/05/Manual-FA-2.0-ru.pdf
ЗАПРЕЩЕНО!
Вентилятор RM-AS 560/2R/18,5 Es4
Сфера применения: высокая пропускная способность и среднее давление.
Тип лопастей: обратнозагнутые.
Применение: пылевой вентилятор, всасывание и транспортировка очень загрязненного воздуха, с содержанием гранулированных материалов, древесных опилок и стружки, исключая фиброматериалы.
Температура воздуха: до 60°С для стандартного исполнения, для более высоких температур требуется специальное исполнение вентилятора.
Спецификация конструкции: устойчивая конструкция из листового металла. Вентилятор покрыт порошковой краской, запечённой при 200°С со средней толщиной покрытия 70 мк, крыльчатка покрыта эпоксидной грунтовкой.
Вентилятор статически и динамически сбалансирован.
Крыльчатка и двигатель произведены в Италии, соответствует нормам качества ЕС.
Рукавный фильтр ES-PE400 200х1500
Рукавные фильтры используются для очистки воздуха на подавляющем большинстве промышленных предприятий, имеющих выбросы пылегазового потока в атмосферу, таких как: деревообрабатывающие и металлургические заводы, производители цемента, асфальтобетонные заводы, электростанции, мусоросжигательные заводы, табачные фабрики, химические заводы и др.
На сегодняшний день рукавные фильтры являются самым распространенным эффективным и экономически выгодным элементом для фильтрующих установок в мире.
В основной массе сфер индустрии рукавные фильтры неизменно обеспечивают производительность пылеулавливания на высочайшем уровне, обладая необходимым гидромеханическим сопротивлением и надежностью.
В процессе эксплуатации матерчатых фильтров происходит постепенное наслоение пыли в порах фильтровальной материи, а также на его поверхности. С увеличением объема пыли возрастает также гидромеханическое сопротивление материала. В результате забивания пор и фильтровальной поверхности, будет уменьшаться производительность фильтра и в итоге фильтр будет не в состоянии пропускать газ. Поэтому для того, чтобы фильтр находился в работоспособном состоянии необходимо регулярно производить удаление пыли из пор фильтровального материала.
Процесс сброса части слоя пыли в тканевых фильтрах называют регенерацией, таким образом восстанавливаются первоначальные свойства фильтрующего материала.
Материал – 100% полиэстер, плотность материала – 400 г / м2.
Эффективность очистки – 99.5% для частиц более 10 мкм.
Преимущества рукавного фильтра от компании ООО «Атон сервис»
1) Высокая эффективность очистки;
2) Износостойкость;
3) Длительный срок службы – 2-3 года.
Материал 100% полиэстер
Диаметр 200 мм
Фильтрующая площадь 0,95 м²
Плотность материала 400 г / м²
Воздухопроницаемость 720 м³ / м² * ч
Макс. температура 120 ° С
Количество фильтров – 60 шт.
Пульт управления
Предназначен для включения и отключения всех систем и двигателей, которые задействованы в установке, а также электрической защиты двигателей (по току, перекос фаз). Пульт управления позволяет включать и отключать вентилятор по заданному алгоритму. Пульт оснащен быстрым разъемом для подключения, который позволяет подключать установку не имея специального образования.
Ссылка на видео-инструкцию: https://www.youtube.com/watch?v=dVMHM761fns
