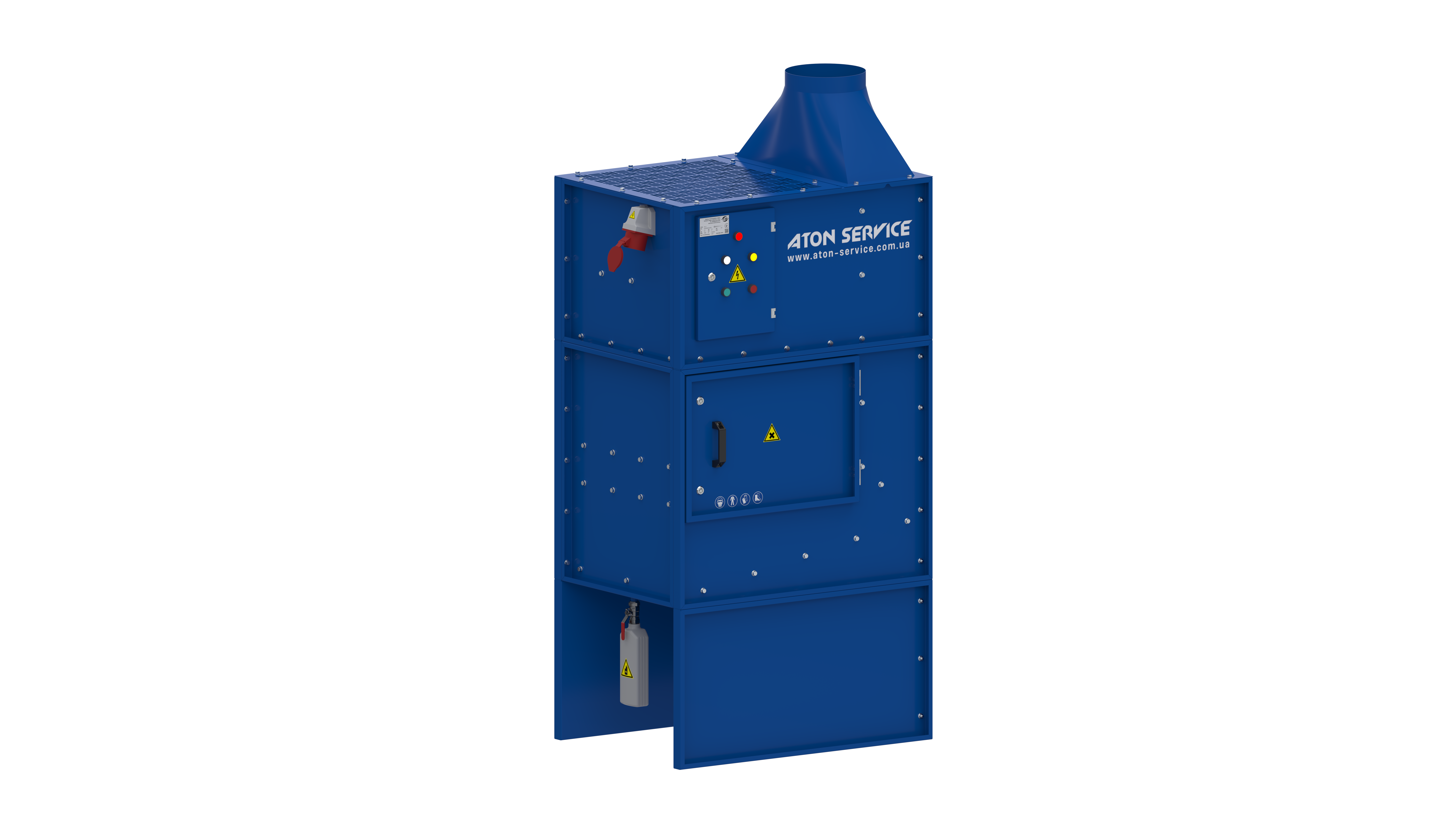

Фильтрующая установка FOL 1

Фильтрующая установка FOL 1 предназначена для использования на металлообрабатывающих производствах для очистки удаляемого из зоны обработки воздуха от масляного тумана, СОЖ и твердых частиц.

Установка применяется  для очистки воздуха от масляного тумана и СОЖ, а также, очищает воздух от твердых частиц, находящихся в взвешенном состоянии в результате обработки. Монтируются с использованием модульных панелей, которые обеспечивают модульную структуру установки. ( как это читать) Установка имеет модульную конструкцию что обеспечивает возможность расширение модельного ряда . Установка выполнена из стали толщиной 2 мм с последующей порошковой покраской. Загрязненный воздух,  содержащий частицы металла, масляного тумана, транспортируются к фильтрующему блоку и проходят три стадии очистки.

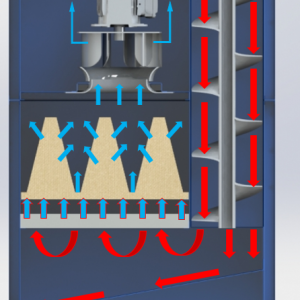

Принцип работы установки

Первая стадия очистки: Камера осаживания с винтовым сепаратором.

Загрязнённый воздух, попадая на винтовой сепаратор, за счет силы гравитации позволяет сепарировать твердые частицы и капли масла, удаляя их из воздуха и осаживая на стенках винтового сепаратора. Капли масла, стекая по сепаратору, попадают на наклонную поверхность, стекают в ёмкость для масла объёмом 2 литра.  При загрязнении сепаратора, он легко достаётся и чистится.

Вторая стадия очистки:

После прохождения винтового сепаратора,  воздух попадает на оцинкованный металлический префильтр,  где улавливаются остаточные капли масляного тумана. Масло с данного фильтра также собирается в ёмкость для масла.

После прохождения винтового сепаратора, воздух попадает в камеру с нержавеющим металлическим фильтром, на котором улавливаются мельчайшие частицы СОЖ оставшиеся после первой стадии.

Третья стадия очистки:

Для очистки воздуха с эффективностью 99,995% для частиц выше 0,4 мкм используется фильтр класса Н14. Данный фильтр не очищается и заменяется при сигнализации о загрязнении датчиком.

Сертификаты и декларации

Фильтрующая установка FOL 1 изготавливается в соответствии с нормами, установленными Системой управления качеством ООО «Атон сервис» в соответствии с требованиями ISO 9001: 2015.

Соответствует требованиям ДСТУ EN 60204-l: 2015, ДСТУ EN 61000-6-2: 2015, ДСТУ EN 61000-6-4: 2016.

Руководство по монтажу и эксплуатации должно быть прочитано и усвоено.  Работник, осуществляющий монтаж, эксплуатацию и техническое обслуживание установки, должен придерживаться его.

ЗАПРЕЩЕНО!

Использовать фильтрующую установку для фильтрации воздуха, в котором присутствуют: краска, большие и длинные фракции опилок, тряпки, металлические предметы или любые другие включения, которые могут повредить вентилятор, фильтра и установку.

Снимать фильтра и ёмкость накопления масла для технического обслуживания или в целях проведения ремонта при не выключенном питании на пульте управления.

Проводить любые вмешательства в установку во время ее работы.

Вентилятор RM-AS 280/2/0,75 Es5

Сфера применения: высокая пропускная способность и среднее давление.

Тип лопастей: обратнозагнутые.

Применение: пылевой вентилятор, всасывание и транспортировка очень загрязненного воздуха, с содержанием гранулированных материалов, древесных опилок и стружки, исключая фиброматериалы.

Температура воздуха: до 60°С для стандартного исполнения, для более высоких температур требуется специальное исполнение вентилятора.

Спецификация конструкции: устойчивая конструкция из листового металла. Вентилятор покрыт порошковой краской, запечённой при 200°С со средней толщиной покрытия 70 мкм, крыльчатка покрыта эпоксидной грунтовкой.

Вентилятор статически и динамически сбалансирован.

Крыльчатка и двигатель произведены в Италии, соответствует нормам качества ЕС.

Карманный HEPA фильтр.

HEPA фильтр из стекловолокна C2.1200.24 способен улавливать вредные вирусы, микроорганизмы, бактерии и частицы.

Фильтры изготовлены в Италии, соответствуют нормам качества ЕС

Преимущества картриджного фильтра от компании ООО «Атон сервис» (производство – Италия):

1) Высокая эффективность очистки;

2) Карманный фильтр имеет BIA-сертификат фильтрующей среды в соответствии класса USGC (M).

3) Карманный фильтр имеет класс H 14 EN 1822.

4) Водоотталкивающий.

Могут быть установлены в считанные минуты.

Материал Glass fibre

MPPS efficiency 99,995% (EN 1822 @ 1,7 cm/sec) Н14

EN 1822

Стандарт применяется к высокоэффективным и очень высокоэффективным воздушным фильтрам со сверхнизким проникновением, используемый в области вентиляции и кондиционирования воздуха, а также в технологических процессах, таких как технология чистых помещений или фармацевтическая промышленность. Он устанавливает процедуру определения эффективности на основе метода, который подсчитывает доли с помощью тестового жидкого аэрозоля (или альтернативно  твердого)  и может классифицировать эти фильтры нормализованным способом в зависимости от их эффективности.

Принцип работы HEPA-фильтра

HEPA-фильтры образованы системой волокон сложной формы. Обычно используются стеклопластиковые волокна с диаметром от 0,5 до 2 мкм. Основные факторы, влияющие на работу — диаметр волокна и толщина фильтра. Воздушное пространство между волокнами HEPA-фильтра значительно больше 0,3 мкм.

Представления о том, что фильтр действует как сито, где частицы меньшие, чем крупнейшие отверстия могут пройти через фильтр, неверны для HEPA-фильтров. Эффект сита справедлив и для HEPA-фильтров, однако играет негативную роль, приводя к преждевременному загрязнению, уменьшению скорости фильтрования и даже к выходу из строя фильтра. Несмотря на крайнюю нежелательность этого эффекта, избавиться от него практически невозможно.

HEPA-фильтры рассчитаны на фильтрацию небольших частиц. Эти частицы улавливаются волокнами при помощи следующих механизмов:

Эффект зацепления (interception) проявляется если линия тока воздуха проходит близко (на расстоянии порядка толщины волокна или ближе) к фильтровальному волокну. Частицы прилипают к волокнам.

Эффект инерции (impact) проявляется для крупных частиц. Благодаря большой инерции частицы большого диаметра не способны огибать волокна, следуя по искривлённой траектории в потоке воздуха, и задерживаются в одном из них. Поэтому они продолжают прямолинейное движение до непосредственного столкновения с препятствием. Этот эффект увеличивается с уменьшением пространства между волокнами и увеличением скорости воздушного потока.

Эффект диффузии (diffusion) представляет собой столкновение мельчайших частиц загрязнений, с диаметром меньше 0,1 мкм, с частицами газа с последующим замедлением первых при прохождении через фильтр. Такие частицы начинают совершать движения в стороны от линий воздушного потока на расстояния, превышающие их диаметр. Такое поведение подобно броуновскому движению и увеличивает вероятность того, что частица остановится окончательно под действием одного из вышеуказанных механизмов. При низких скоростях воздушного потока этот механизм становится доминирующим.

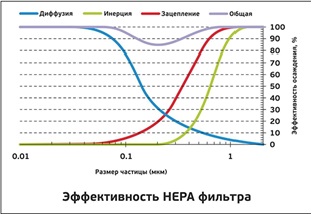

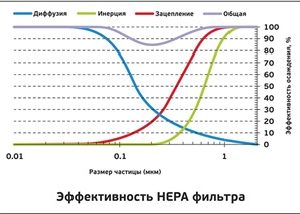

Диффузионный механизм преобладает при фильтрации частиц с диаметрами меньше 0,1 мкм. Зацепление и инерция преобладают для частиц более 0,4 мкм в диаметре. Частицы размером порядка 0,2–0,3 мкм фильтруются не столь эффективно, они называются Most Penetrating Particle Size (MPPS). Класс фильтра определяется именно по MPPS.

Пульт управления

Пульт управления встроен в установку, имеет две кнопки, предназначенные для включения и отключения вентилятора, который задействован в установке, а также электрической защиты двигателя (по току, перекос фаз).
