Фильтрующая установка FS-AS 2.Bd/PVU02

Артикул:
821010.0001
Запасы:

Предзаказ

2 900,00

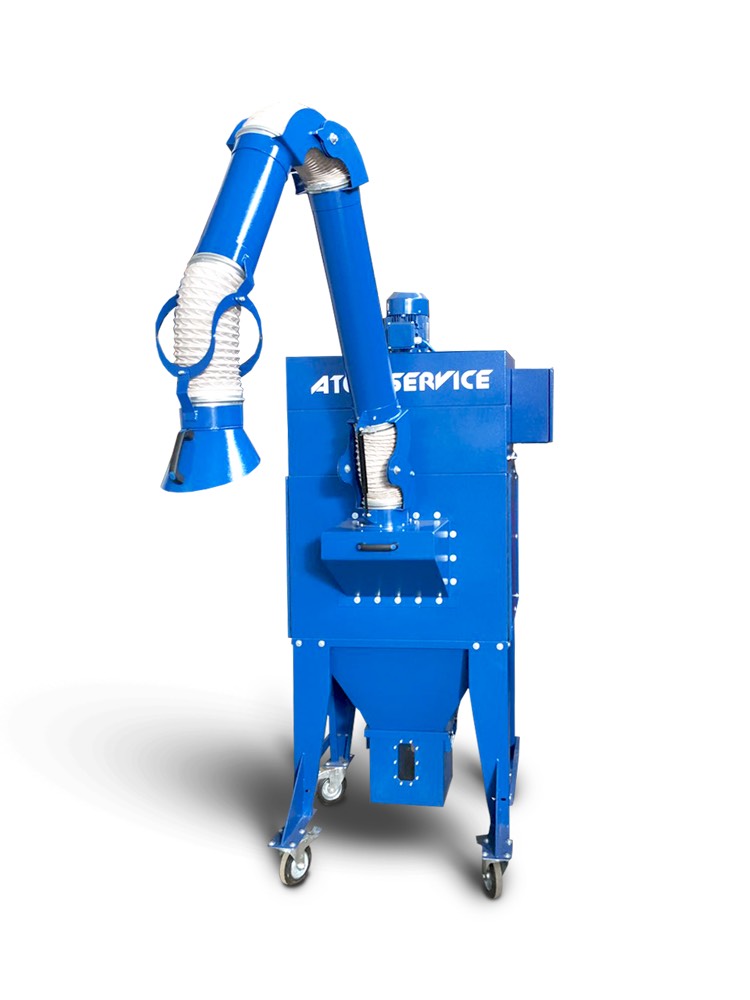

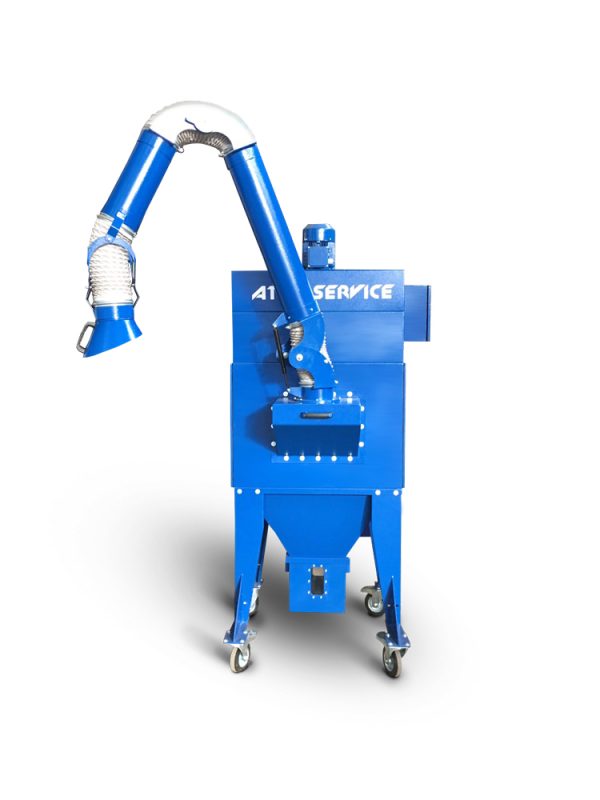

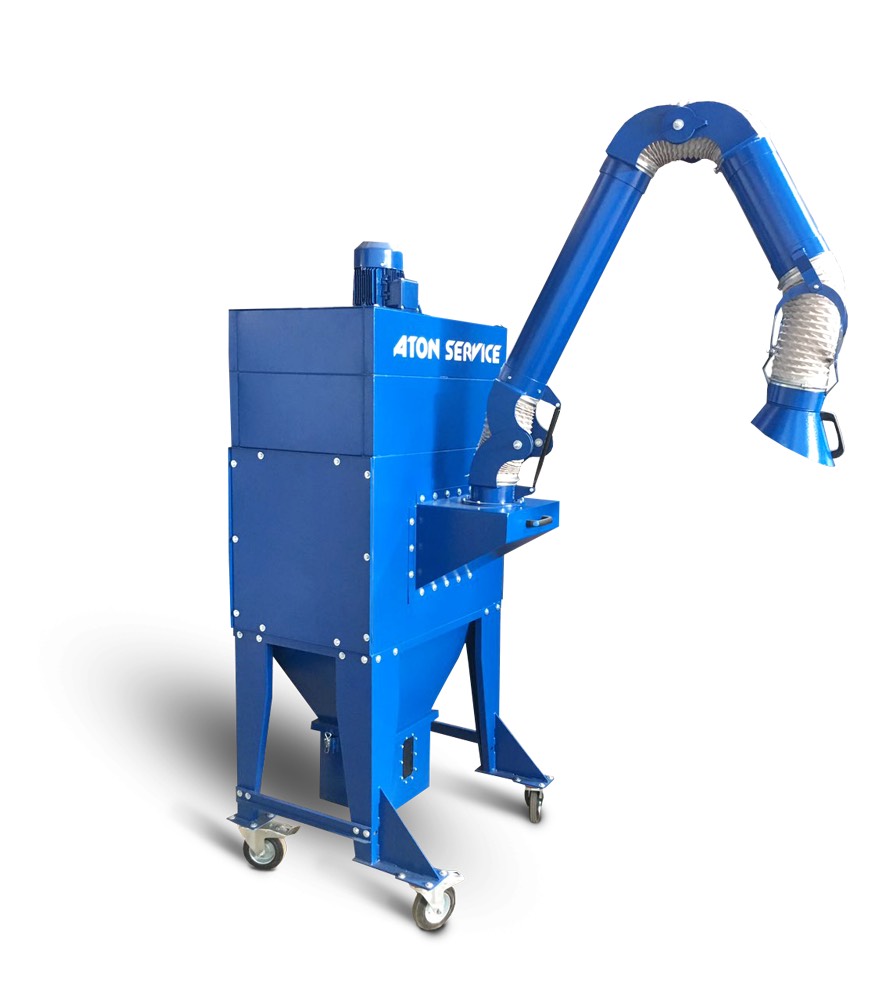

Мобильная вытяжная установка FS-AS 2.Bd/PVU02 предназначена для локальной вытяжки и фильтрации сварочной пыли и газов, небольшого количества пыли металлов. Производительность – 1500 м³/час.

Детали

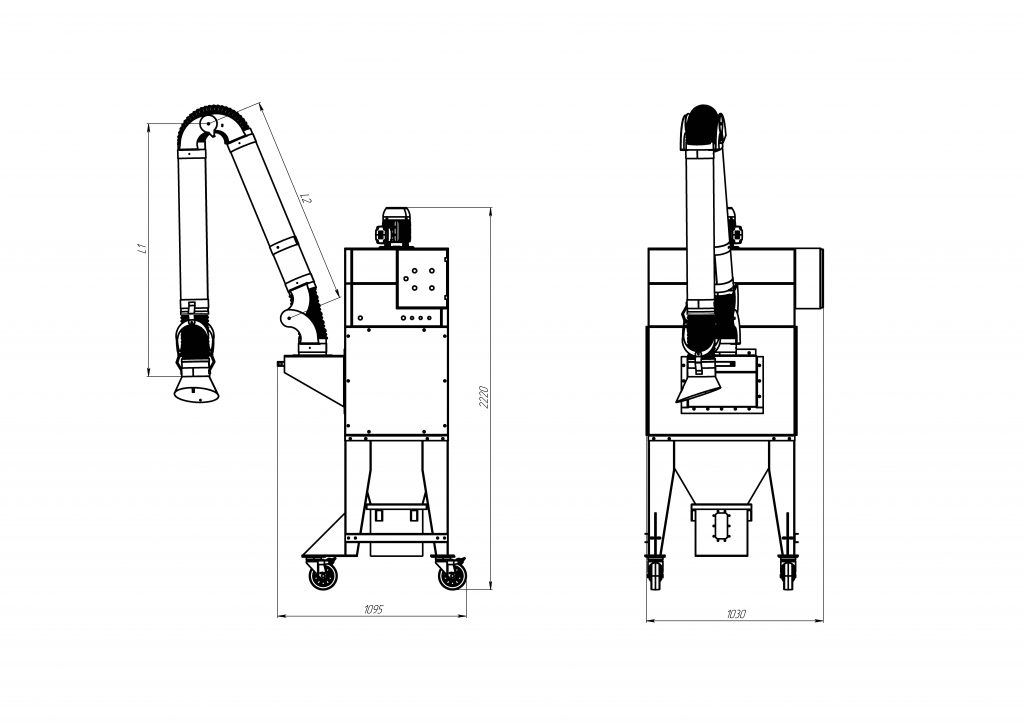

МодельПроизводительность, м³/чПолное давление, ПаМощность, кВтФильтрующая площадь, м²Объем накопления, м³A, ммB, ммH, мм
FS-AS 2.Bd/PVU02

1500

1350

1.5

16

0.027

8809502 500
МодельFS-AS 2.Bd/PVU02
Производительность, м³/ч

1500

Полное давление, Па

1350

Мощность, кВт

1.5

Фильтрующая площадь, м²

16

Объем накопления, м³

0.027

A, мм880
B, мм950
H, мм2 500

Описание

МодельПроизводительность, м³/чПолное давление, ПаМощность, кВтФильтрующая площадь, м²Объем накопления, м³A, ммB, ммH, мм
FS-AS 2.Bd/PVU02

1500

1350

1.5

16

0.027

8809502 500
МодельFS-AS 2.Bd/PVU02
Производительность, м³/ч

1500

Полное давление, Па

1350

Мощность, кВт

1.5

Фильтрующая площадь, м²

16

Объем накопления, м³

0.027

A, мм880
B, мм950
H, мм2 500

Мобильная вытяжная установка FS-AS 2.Bd/PVU02  предназначена для локальной вытяжки и фильтрации сварочной пыли и газов, небольшого количества пыли металлов. Производительность – 1500 м³ / час.
Установка выполнена из стали толщиной от 1,5 до 2 мм с последующим порошковым окрашиванием. Загрязненный воздух, содержащий частицы отходов, полученных при производстве, транспортируются к фильтрующему блоку и тяжелее частицы в камере осаждения падают в отсек для сбора пыли установки, в то время как воздух, содержащий мелкие легкие частицы, фильтруется в негорючих картриджных фильтрах.
Картриджные фильтры обеспечивают фильтрацию воздуха с размером твердых частиц от 5 мкм, степень очистки воздуха 100%, что дает возможность возвращать очищенный воздух в цех. Картриджные фильтра очищаются импульсными ударами сжатого воздуха, контролируемым электронным экономайзером, что оптимизирует продолжительность потока и интервалы подачи.
Фильтрующая установка FS-AS 2.Bd/PVU02 включает в себя фильтрующий отсек; вентилятор с высокой мощностью всасывания и высоким КПД; выдвижной ящик для сбора пыли; поворотные колеса; поворотно-вытяжное устройство, выходное отверстие для отфильтрованного воздуха; инспекционные двери.

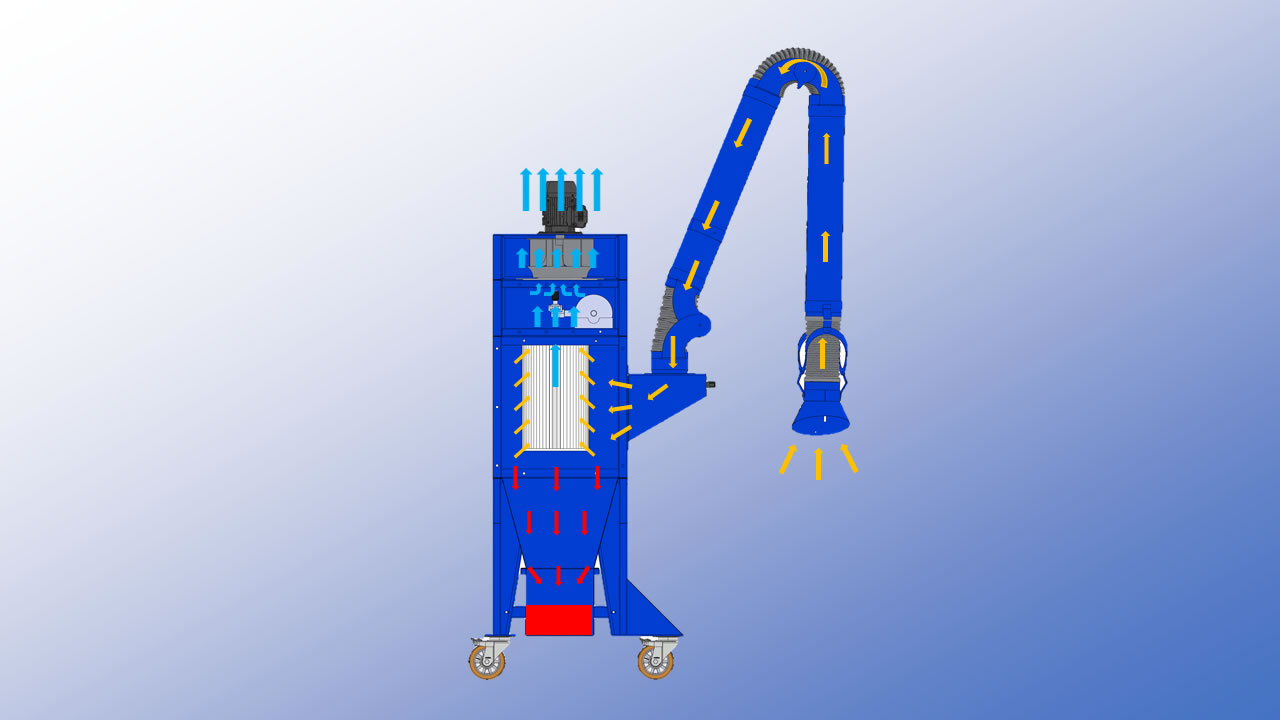

Загазованный воздух, содержащий частицы пыли, через камеру осаживания транспортируется к фильтрационной камеры. Воздух фильтруется с помощью картриджей, а очищенный воздух возвращается в цех. Картриджи очищаются импульсными ударами сжатого воздуха. Подача сжатого воздуха регулируется пультом управления и осуществляется под давлением 5-6 Бар через заданный пультом период времени.
Минимальная скорость на фильтрах обеспечивает стабильность работы фильтрующей установки и долгую службу картриджей. Каждый модуль фильтра состоит из стальных панелей корпуса, впускного отверстия для воздуха, фильтрующего отсека, воронки для разгрузки пыли, контейнера для пыли, пневматических клапанов, ресивера для воздуха, опорных ног, уплотнителя и вентилятора.

Сертификаты и декларации

Фильтрующая установка FS-AS 2.Bd/PVU02 изготавливается в соответствии с нормами, установленными Системой управления качеством ООО «Атон сервис» в соответствии с требованиями ISO 9001: 2015.
Соответствует требованиям ДСТУ EN 60204-l: 2015, ДСТУ EN 61000-6-2: 2015, ДСТУ EN 61000-6-4: 2016.

Руководство по монтажу и эксплуатации должно быть прочитано и усвоено, работник, осуществляющий монтаж, эксплуатацию и техническое обслуживание установки, должен придерживаться его.

Ссылка:

https://aton-service.com.ua/wp-content/uploads/2019/10/Fyltruyushhaya-ustanovka-FS-AS-2Bd-PVU-02.pdf

ЗАПРЕЩЕНО!

  1. Использовать фильтрующую установку для фильтрации воздуха, в котором присутствуют: краска, большие и длинные фракции опилок, тряпки, металлические предметы или любые другие включения, которые могут повредить вентилятор, фильтра и установку.
  2. Снимать фильтры и ящик накопления пыли для технического обслуживания или в целях проведения ремонта при не выключенном питании на пульте управления.
  3. Проводить любые вмешательства в установку во время ее работы.


Вентилятор RM-AS
310/2/1.5 Es4

Сфера применения: высокая пропускная способность и среднее давление.
Тип лопастей: обратнозагнутые.
Применение: пылевой вентилятор, всасывание и транспортировка очень загрязненного воздуха, с содержанием гранулированных материалов, древесных опилок и стружки, исключая фиброматериалы.
Температура воздуха: до 60°С для стандартного исполнения, для более высоких температур требуется специальное исполнение вентилятора.
Спецификация конструкции: устойчивая конструкция из листового металла. Вентилятор покрыт порошковой краской, запечённой при 200°С со средней толщиной покрытия 70 мк, крыльчатка покрыта эпоксидной грунтовкой.
Вентилятор статически и динамически сбалансирован.
Крыльчатка и двигатель произведены в Италии, соответствует нормам качества ЕС.
Огнестойкий картриджный фильтр

Огнестойкий картриджный фильтр C2.500.08.PL.FR способен улавливать более мелкие фракции пыли, чем рукавные фильтры, и предназначен для очистки воздуха от мелкодисперсных сухих частиц, которые не слипаются.  Регенерация фильтров проводится сжатым воздухом в автоматическом режиме. Фильтры изготовлены в Италии, соответствуют нормам качества ЕС.
Материал – 100% полиэстер спанбонд огнестойкий, плотность материала – 260 г / м2.
Эффективность очистки – 100% для частиц более 5 мкм.

Преимущества картриджного фильтра от компании ООО «Атон сервис» (производство – Италия):

1) Высокая эффективность очистки;
2) Размещение большой фильтровальной площади в одном фильтре за счет гофрирования фильтрующего материала;
3) Износостойкость;
4) Длительный срок службы – 2-3 года.
5) Картриджные фильтры имеют BIA-сертификат фильтрующей среды в соответствии класса USGC.

Изготовлен из 100% полиэстера, картриджные фильтры позволят улучшить уровень очистки воздуха и эффективность работы оборудования на производстве. Могут быть установлены в считанные минуты.


Начальная эффективность

Материал 100% полиэстер спанбонд огнестойкий, белый
Плотность 260 г / м2
Толщина 0,7 мм
Макс. прочность на разрыв 350 Н / 5 см
Удлинение при макс. прочность 30%
Воздушная проницаемость 180 л / м2 сек (200 Па)
Макс. температура 140 ° С

Испытания давлением

Сертификат Bia USGC (M)
Загрязнение ISO Fine (200 мг / м3)
Поток воздуха 200 м3 / м2 х h
Скорость движения лица 0,056 м / сек
Тестовая площадь 100 см2




BIA-тест

Фильтр не должен пропускать что-либо – это утверждение мы очень часто слышим. Многие думают, что фильтр удерживает 100% пыли. В принципе, фильтр представляет собой устройство для разделения; это означает, что он отделяет предложенный материал для фильтрации. Обособленный продукт возвращается назад к производственному процессу или к остаточной утилизации. Частицы, содержащиеся в воздухе, которые выходят, называются остаточной пылью. Остаточная пыль указана в мг/м³.






EN 1822

Стандарт применяется к высокоэффективным и очень высокоэффективным воздушным фильтрам со сверхнизким проникновением, используемый в области вентиляции и кондиционирования воздуха, а также в технологических процессах, таких как технология чистых помещений или фармацевтическая промышленность. Он устанавливает процедуру определения эффективности на основе метода, который подсчитывает доли с помощью тестового жидкого аэрозоля (или, альтернативно, твердого), и может классифицировать эти фильтры нормализованным способом в зависимости от их эффективности.




Система очи
стки фильтров

Очистка картриджных фильтров сжатым воздухом позволяет использовать фильтры длительное время без потери эффективности всасывания. Каждый фильтр оснащен индивидуальным клапаном для подачи сжатого воздуха, что позволяет качественно регенерировать каждый фильтр. Импульсные клапаны – взрывобезопасные, сделанные в Италии, соответствуют нормам качества ЕС, сертифицированы по АТЕХ, категория 22.
Очистка фильтрующих картриджей происходит с помощью контрпотока сжатого воздуха. Поток сжатого воздуха под высоким давлением продувает фильтрующий картридж в обратном направлении – против потока фильтрации загрязненного воздуха.
С целью оптимизации потребляемого сжатого воздуха, установлено специальное устройство, которое регулирует продолжительность подачи потока и интервалы между циклами очистки фильтров. Для работы системы очистки фильтров необходимо использовать сухой, очищенный сжатый воздух. Воздух должен соответствовать классу 2 по стандарту ISO 8573-1. Рабочее давление – 0,5-0,7 МПа. Присоединить сжатый воздух к установке можно с помощью быстросъемного фитинга для пневматических изделий G 3/8 дюйма (мама).


Пульт управления

Пульт управления встроен в установку, имеет две кнопки, предназначенные для включения и отключения всех систем и двигателей, которые задействованы в установке, а также электрической защиты двигателей (по току, перекос фаз). Пульт управления позволяет включать и отключать вентилятор по заданному алгоритму, управлять системой очистки, цикл очистки обеспечивается экономайзером, который автоматически управляет соленоидным клапаном, очищая один фильтр за раз.


Поворотно вытяжной устройство для сварки PVU

Вытяжное устройство PVU предназначено для удаления различных видов дыма, пыли, газов, аэрозолей, масляных туманов, пыли и других загрязнений непосредственно от места их выделения.

Конструктивные особенности и преимущества:

  • минимальное сопротивление воздушному потоку;
  • улавливает не менее 85% вредных веществ непосредственно от источника их выделения;
  • обеспечивает возможность регулирования расхода воздуха, проходящего через устройство;
  • вытяжное устройство данной модели может поворачиваться вокруг оси опоры на 180º;
  • воздухозаборник вращается в любой плоскости; легко перемещается и фиксируется в нужном положении.

Опции

Фото Артикул Название товара Описание товара Цена
813020.0000.06 DF Датчик загрязнения фильтра 70,00
813020.0000.07 SleH Слот для подключения вытяжного зонта 100,00
