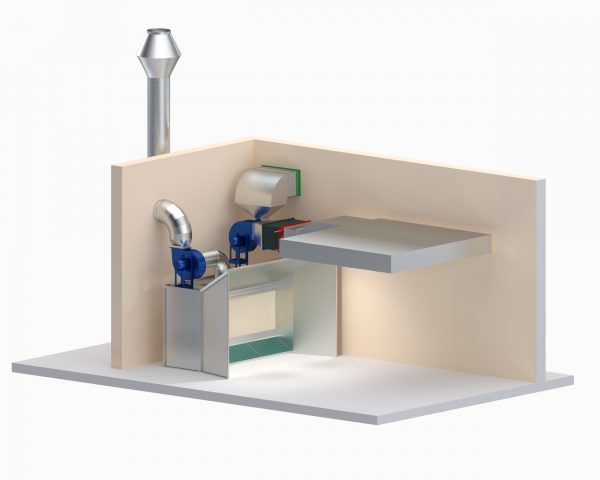

Покрасочный комплекс TBS-3DN.COMPLEX

Артикул:
804140.0033
Запасы:

Предзаказ

Покрасочный комплекс TBS является профессиональным решением для организации лакокрасочного участка в деревообрабатывающей, мебельной и металлообрабатывающей промышленности. Основной целью такого комплекса является создание избыточного давления внутри комплекса и разделение воздушного потока на зону покраски и сушки.

Детали

МодельУдаляемый воздух, м³/чПолное давление, ПаМощность, кВтТепловая мощность, кВтТемпература теплоносителя, °CТемпература воздуха, °CКоличество рабочих мест
TBS-3DN.COMPLEX

5400

1300/630

4.5

85

80/60

-22/20

1

МодельTBS-3DN.COMPLEX
Удаляемый воздух, м³/ч

5400

Полное давление, Па

1300/630

Мощность, кВт

4.5

Тепловая мощность, кВт

85

Температура теплоносителя, °C

80/60

Температура воздуха, °C

-22/20

Количество рабочих мест

1

Описание

МодельУдаляемый воздух, м³/чПолное давление, ПаМощность, кВтТепловая мощность, кВтТемпература теплоносителя, °CТемпература воздуха, °CКоличество рабочих мест
TBS-3DN.COMPLEX

5400

1300/630

4.5

85

80/60

-22/20

1

МодельTBS-3DN.COMPLEX
Удаляемый воздух, м³/ч

5400

Полное давление, Па

1300/630

Мощность, кВт

4.5

Тепловая мощность, кВт

85

Температура теплоносителя, °C

80/60

Температура воздуха, °C

-22/20

Количество рабочих мест

1

Покрасочный комплекс TBS-3DN.COMPLEX является профессиональным решением для организации лакокрасочного участка в деревообрабатывающей, мебельной и металлообрабатывающей промышленности.
Основной целью такого комплекса является создание избыточного давления и разделение воздушного потока на зону окрашивания и сушки. Зона окрашивания оборудована камерой TBS-3DN, приточной установкой и водяным калорифером для поддержания требуемой температуры (от 18°С до 25°С) и пленум боксами для равномерного распределения потока воздуха.
Приточная установка обеспечивает избыточное давление, что дает возможность добиться максимальной степени обеспыления в зоне окрашивания, значительно улучшая качество производимой продукции.
Так же, покрасочный комплекс TBS-3DN.COMPLEX спроектирован в соответствии с положениями БДН, обеспечивающими безопасность и эффективность работы «маляра»:
Отсутствие эффекта «сквозняка», исключающего возможность простуды работника;
Возможность организации работы маляра без перерывов на «свежий воздух», повышение его производительности.
Вытяжные колонны поддерживают требуемую температуру и создают горизонтальный поток воздуха, позволяя окрашенным деталям высыхать равномерно.

Сертификаты и декларации

Покрасочный комплекс TBS-3DN.COMPLEX производится в соответствии с нормами, установленными Системой управления качеством ООО «Атон сервис» в соответствии с требованиями ISO 9001:2015.
Соответствует требованиям ДСТУ EN 60204-l:2015, ДСТУ EN 61000-6-2:2015, ДСТУ EN 61000-6-4:2016.

Базовая комплектация:

1. Покрасочный стенд TBS-3DN ©

Покрасочная камера TBS-3DN – инновационное решение, камера разработана для максимального удаления лакокрасочного тумана из рабочей зоны с минимальным расходом воздуха и рассчитана на интенсивную работу. Устанавливается в малярных участках деревообрабатывающих, мебельных и металлообрабатывающих производств, где используются легковоспламеняющиеся, взрывоопасные и технические лакокрасочные материалы. Специальный корпус покрасочной камеры состоит из металлических оцинкованных панелей, соединенных между собой болтами. Боковые панели и перегородки несущие. Модульная конструкция покрасочной камеры позволяет произвести быстрый монтаж рабочим, не обладающим высокой квалификацией.

Система воздушной фильтрации:

Загрязненный воздух отфильтровывают высокотехнологичные инерционные фильтры-сепараторы и фильтры тонкой очистки. С помощью вентилятора во взрывобезопасном исполнении ATEX 3 GD, создается разрядка, обеспечивающая всасывание воздуха через фильтры, благодаря чему частицы краски не распространяются в помещении. Первая степень очистки – бумажные фильтры, которые улавливают большие части краски, в то время как, вторая степень – стекловолоконные фильтры, осуществляют тонкую очистку воздуха. Вся система фильтрации способствует осаждению жестких пигментов краски, суспензий, аэрозолей.


 2. Система приточно-вытяжной вентиляции

Система приточно-вытяжной вентиляции – средство подогрева, очистки воздуха и создания избыточного давления в помещении. Основная функция системы – создание необходимых климатических условий для качественного нанесения ЛКМ на изделие.
Воздух попадает в помещение через приточный канал, в котором расположены фильтры класса G4 первичной очистки воздуха от мусора и пыли. Фильтры кассетные, поэтому их легко заменять при загрязнении (датчик давления также подает сигнал на пульт управления о загрязнении фильтра).
Очищенный от основной грязи воздух подогревается на водяном калорифере. Сам калорифер выполнен из рядов медных трубок. Нагрев воздуха через такую ​​систему является энергоэффективным решением, т.к. для подогрева 6000 м3\ч воздуха от -22°С до +20°С требуется до 85 кВт теплоэнергии.
Раздача воздуха в помещение производится с помощью пленум-боксов. Площадь раздачи воздуха больше площади фильтров вытяжного стенда, поэтому и скорость раздачи воздуха в помещение меньше скорости его удаления. Это дает возможность устранить эффект «сквозняка» в зоне работы маляра.


3. Вентилятор RL-AS 350/2/3 Es4 в исполнении ATEX 3 GD

Сфера применения: очень высокая пропускная способность, низкое давление.
Тип лопастей: обратнозагнутые.
Применение: для транспортировки чистого и незначительно загрязнённого воздуха, для разнообразного применения в промышленной и непромышленной сферах, а также для промышленного кондиционирования воздуха.
Температура воздуха: до 60°С для стандартного исполнения, для более высоких температур требуется специальное исполнение вентилятора.
Спецификация конструкции: устойчивая конструкция из листового металла. Вентилятор покрыт порошковой краской, запечённой при 200°С со средней толщиной покрытия 70 мкр, крыльчатка покрыта эпоксидной грунтовкой.
Вентилятор статически и динамически сбалансирован.
Крыльчатка и двигатель произведены в Италии, соответствует нормам качества ЕС.
Серия RL-AS – производитель Италия, собрано ООО «Атон Сервис».
Комплектация: вентилятор исполнение Es 4 (прямой привод, двигатель на опорной раме), Es 5 (прямой привод, без опорной рамы) электродвигатель IP55, класс изоляции F.
Опции и специальные исполнения: инспекционное окно, втулка для слива конденсата, исполнение Es12 (на клиноременной передаче), исполнение для высоких температур, искробезопасное и взрывобезопасное исполнение (АTEX 3GD, АTEX 2G, АTEX 2D), и др.
4. Пленум-бокс

Пленум-бокс предназначен для равномерной раздачи воздуха в зоне покраски. Включает в себя фильтр тонкой очистки, класс F5, для покрасочных камер. Проводит тонкую очистку воздуха, подаваемую в рабочую зону малярной камеры, и одновременно создает плавный, равномерный поток воздуха в ней. Обеспечивает качественную очистку воздуха в покрасочных камерах и не позволяет пыли попадать на поверхность.


5. Фильтра

В комплексе используются различные типы фильтров для комплектации установки, такие как фильтр из стекловолокна, картонный фильтр, фильтр для пленумбоксов, карманный фильтр, класса G7, G4.

Опции

Фото Артикул Название товара Описание товара Цена
804000.0000.03 CP TBS premium Пульт автоматики 4 984,00
804000.0000.02 CP TBS professional Пульт автоматики 3 268,00
804004.0000.09 Drying S post 24 Участок сушки свыше 24 м² 1 650,00
804004.0000.08 Drying S till 24 Участок сушки до 24 м² 1 200,00
818005.0000.10 Ferm 400 Ферма высотой 400 мм 75,00
817001.0000.13 Filter box 13 Filter box 525,00
817001.0000.09 Filter box 9 Filter box 375,00
804120.0000.80 Lamp ATEX Лампа 270,00
832010.0000 Multiplex Поворотыий стол 450,00
804000.0000.10 Plenum Box Plenum Box (дополнительно) 450,00
818005.0000.13 Roof 1,5 Крыша
818005.0000.11 St 80 Стойка 75,00
832020.0010 Личное: TC 10 Транспортний візок (1000 * 900мм) 495,00
818005.0000.12 Wall 1,5 Стена
